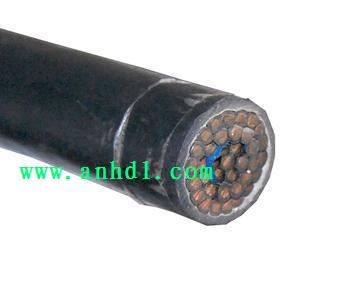

WDZN-KYJYP2-22無鹵低煙耐火鎧裝電纜

閱讀次數：3010 發布時間：2013-8-24 8:12:39

當前位置：首頁 >> 新聞中心 >> WDZN-KYJYP2-22無鹵低煙耐火鎧裝電纜

WDZN-KYJYP2-22無鹵低煙耐火鎧裝電纜

無鹵低煙耐火鎧裝電纜適用于交流額定電壓600/1000V及以下的地鐵、高層建筑、商場、劇院、發電站、化學工廠、城市廣場及其他公用事業等電力系統或控制及監控回路中。

執行標準：采用企業標準及參照GB9330-88、GB/T12706-2002

使用特性：

1、電纜長期允許工作溫度90℃
2、電纜敷設溫度不低于0℃
3、推薦彎曲半徑
無鹵低煙阻燃控制電纜：無鎧裝電纜應不小于電纜外徑的6倍，有鎧裝或銅帶屏蔽結構的電纜應不小于電纜外徑的12倍。
無鹵低煙阻燃電力電纜：單芯電纜彎曲半徑不小于電纜外徑的20倍，多芯電纜彎曲半徑不小于電纜外徑的15倍。

電纜型號、名稱：

型號	名稱
無鹵低煙阻燃電力電纜
WDZ-YJY	銅芯交聯聚乙烯絕緣無鹵低煙阻燃電力電纜（也可做鋁芯WDZ-YJLY）
WDZ-YJY23	銅芯交聯聚乙烯絕緣鋼帶鎧裝無鹵低煙阻燃電力電纜（也可做鋁芯WDZ-YJLY23）
WDZ-YJY33	銅芯交聯聚乙烯絕緣鋼絲鎧裝無鹵低煙阻燃電力電纜（也可做鋁芯WDZ-YJLY33）
WDZN-YJY	銅芯交聯聚乙烯絕緣無鹵低煙阻燃耐火電力電纜
WDZN-YJY23	銅芯交聯聚乙烯絕緣鋼帶鎧裝無鹵低煙阻燃耐火電力電纜
WDZN-YJY33	銅芯交聯聚乙烯絕緣鋼絲鎧裝無鹵低煙阻燃耐火電力電纜

無鹵低煙阻燃控制電纜

WDZ-KYJY	銅芯交聯聚乙烯絕緣無鹵低煙阻燃控制電纜
WDZ-KYJYP	銅芯交聯聚乙烯絕緣銅絲屏蔽無鹵低煙阻燃控制電纜
WDZ-KYJYP2	銅芯交聯聚乙烯絕緣銅帶屏蔽無鹵低煙阻燃控制電纜
WDZ-KYJYP2-23	銅芯交聯聚乙烯絕緣銅帶屏蔽鋼帶鎧裝無鹵低煙阻燃控制電纜
WDZ-KYJY33	銅芯交聯聚乙烯絕緣細鋼絲鎧裝無鹵低煙阻燃控制電纜
WDZN-KYJY	銅芯交聯聚乙烯絕緣無鹵低煙阻燃耐火控制電纜
WDZN-KYJYP2	銅芯交聯聚乙烯絕緣銅帶屏蔽無鹵低煙阻燃控制電纜
WDZN-KYJYP2-23	銅芯交聯聚乙烯絕緣銅帶屏蔽鋼帶鎧裝無鹵低煙阻燃控制電纜

名詞術語解釋：

型號	額定電壓	0.5	0.75	1.0	1.5	2.5	4	6	10
WZD-KYJY KYJYP	600/1000V	2-61芯					2-37芯	2-14芯
WZD-KYJYP2 KYJY33 KYJYP2-23		4-61芯
WDZN-KYJY					2-61芯
WDZN-KYJYP2 KYJYP2-23					4-61芯
WDZ-YJY YJLY		單芯：2.5mm2~500mm2 2、3、4、5、3+1、4+1芯：2.5~300mm2
WDZ-YJY23 YJLY23
WDZ-YJY33 YJLY33
WDZN-YJY YJY23
WDZN-YJY33

技術指標：

1、導體直流電阻符合GB/T3956的規定
2、90度絕緣電阻常數不小于3.67MΩ.Km，體積電阻率不小于1012Ω.Cm
3、電纜3.5KV交流電壓試驗，5min絕緣不擊穿
4、無鹵低煙阻燃電纜性能指標：

試驗項目	單位unit	性能要求	試驗方法
煙密度試驗最小透光率	%	60	GB/T17651-1998
腐蝕性試驗最小PH值電導率最大值	μS/mm	4.3 10	GB/T17650.2-1998（idtIEC60754）
鹵化氫氣體含量	mg/g	小于等于5	GB/T17650.1-1998（idtIEC60754）
成束試驗試驗級別供火時間每米可燃物總體積炭化高度	min L m	A B C 40 40 2 7 3.5 1.5 2.5 2.5 2.5	GB/T18380.3-2001（替代replace for GB12666.5-90）
