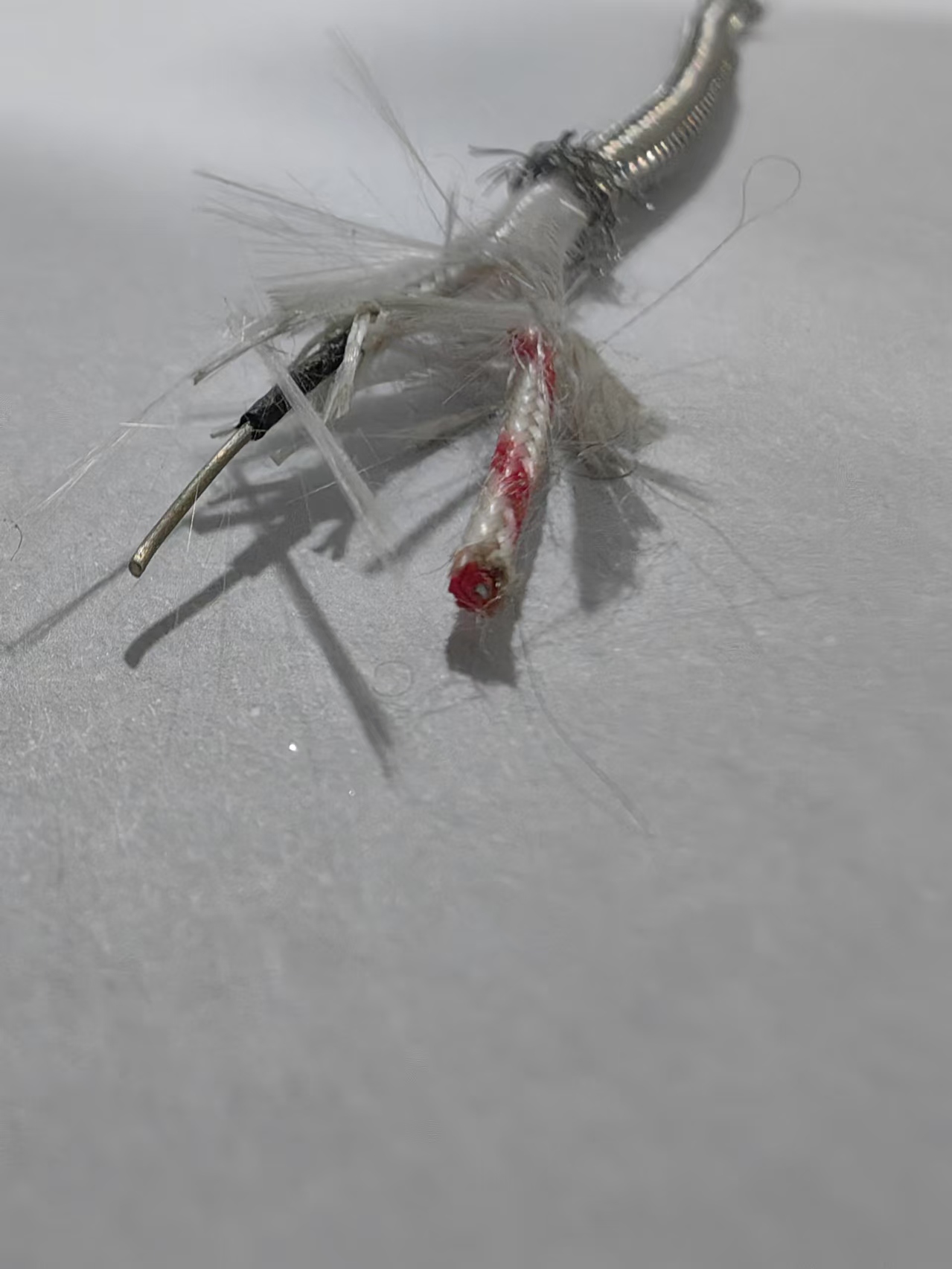

產品名稱： 玻璃纖維編織熱電偶用補償導線
產品型號：SC-HS-FBRP補償導線絕緣層和護層選用進口優質氟塑料，并采用整體連續擠出新工藝，使該產品具有優良的耐酸，堿、耐磨和不燃延之性能，可浸入油水中長期使用。使用溫度—《熱電偶第三部分IEC584-3《熱電偶用補償導線》國家標準（等效采用T 4989-94／GB 熱電偶用補償導線的作用是來延伸熱電極即移動熱電偶的冷端，與顯示儀表聯接構成測溫系統。本產品采用 ，屬于當代國際先進水平。產品主要應用于各種測溫裝置，已被廣泛用于石油、化工、冶金、電力等部門。
主要技術指標：
補償導線型號按產品的品種劃分為、TX、JX、EX、KX、KC、SC）型號第一個字母與熱電偶的分度號相對應；a其中：
NC b
）字母表示延伸型補償導線（型別）；“X” c
）字母表示補償型補償導線（型別）。“C”
注：型分度號熱電偶R型補償導線可配用SC
結構特征、絕緣層、護層材料、使用溫度
使用分類、允差等級、護層著色標志
|
絕緣層及護套 |
使用溫度 |
|
|
材料 |
符號 |
|
|
聚氯乙烯 |
PVC |
℃70～-25 |
|
℃105～-25 |
||
|
聚全氟乙丙烯 |
FEP |
℃200～-60 |
|
可溶性聚四氟乙烯 |
PFA |
℃250～-60 |
|
使用分類 |
標志 |
允許等級及護套著色 |
|
|
普通級 |
精密級 |
||
|
一般用 |
G |
（黑色） |
（灰色）S |
|
耐熱用 |
H |
（黑色） |
（灰色）S |
產品標號（標記）
補償導線合金絲和絕緣層顏色
|
配用熱電偶分度號 |
一般用（）產品標號G |
耐熱用（）產品標號H |
|||
|
普通級 |
精密級（）S |
普通級 |
精密級（）S |
|
|
|
S |
SC-G |
SC-GS |
SC-H |
-- |
|
|
N |
NC-G |
NC-GS |
NC-H |
NC-HS |
|
|
K |
NC-G |
NC-GS |
NC-H |
-- |
|
|
KC2-G |
KG2-GS |
KC2-H |
KC2-HS |
|
|
|
KX-G |
KX-GS |
KX-H |
KX-HS |
|
|
|
E |
EX-G |
EX-GS |
EX-H |
EX-HS |
|
|
J |
JX-G |
JX-GS |
JX-H |
JX-HS |
|
|
T |
TX-G |
TX-GS |
TX-H |
TX-HS |
|
|
補償導線型號 |
配用熱電偶的分度號 |
補償導線合金線 |
絕緣層顏色 |
|||
|
正極 |
負極 |
正極 |
負極 |
|||
|
SC |
鉑）10—（鉑鉻S |
（銅）SPC |
（銅鎳）SNC |
紅 |
綠 |
|
|
NC |
鎳硅）—（鎳鉻硅N |
（鐵）NPC |
（銅鎳）NNC |
紅 |
黃 |
|
|
KC |
康銅）—（銅K |
（銅）KPC |
（銅鎳）KNC |
紅 |
藍 |
|
|
KX |
鎳硅）—（鎳鉻K |
（鎳鉻）KPX |
（銅鎳）KNX |
紅 |
黑 |
|
|
EX |
銅鎳）—（鎳鉻E |
（鎳鉻）EPX |
（銅鎳）ENX |
紅 |
棕 |
|
|
JX |
銅鎳）—（鐵J |
（鐵）JPX |
（銅鎳）JNX |
紅 |
紫 |
|
|
TX |
銅鎳）—（銅T |
（銅）TPX |
（銅鎳）TNX |
紅 |
白 |
|
補償導線的熱電勢、允差
|
|
熱電勢及允差（）μV |
熱電偶測試端溫度（℃） |
|||||
|
℃100 |
℃100 |
||||||
|
熱電勢 |
允差 |
熱電勢 |
允差 |
||||
|
（標準值） |
普通級 |
精密級（）S |
（標準值） |
普通級 |
精密級（）S |
||
|
RC或SC |
645 |
℃±5.0（±60） |
℃±2.5（±30） |
1440 |
℃±5.0（±60） |
-- |
1000 |
|
KCA |
4095 |
℃±2.5（±100） |
℃±1.5（±60） |
8137 |
℃±2.5（±100） |
℃±1.5（±60） |
900 |
|
KCB |
4095 |
℃±2.5（±100） |
℃±1.5（±60） |
8137 |
-- |
-- |
900 |
|
KX |
4095 |
℃±2.5（±100） |
℃±1.5（±60） |
8137 |
℃±2.5（±100） |
℃±1.5（±60） |
900 |
|
NC |
2774 |
℃±2.5（±100） |
℃±1.5（±60） |
5912 |
℃±2.5（±100） |
℃±1.5（±60） |
900 |
|
NX |
2774 |
℃±2.5（±200） |
℃±1.5（±60） |
5912 |
℃±2.5（±100） |
℃±1.5（±60） |
900 |
|
EX |
6317 |
℃±2.5（±60） |
℃±1.5（±120） |
13419 |
℃±2.5（±200） |
℃±1.5（±120） |
600 |
|
JX |
5268 |
℃±2.5（±140） |
℃±1.5（±85） |
10777 |
℃±2.5（±140） |
℃±1.5（±85） |
500 |
|
TX |
4277 |
℃±1.0（±60） |
℃±0.5（±30） |
9285 |
℃±1.5（±90） |
℃±0.8（±48） |
300 |
補償導線的線芯截面、股數、單線直徑及絕緣層、護層和外徑尺寸：
|
使用分類 |
標稱截面（）mm2 |
單股線芯 |
多股軟線芯（）R |
絕緣層）mm厚度（ |
護套）mm厚度（ |
外徑上限（）mm |
|||||
|
線芯股數（根） |
單線直徑（）mm |
線芯股數（根） |
單線直徑（）mm |
扁平型 |
屏蔽扁平型 |
||||||
|
單股線芯 |
多股線芯 |
單股線芯 |
多股線芯 |
||||||||
|
一般用（）G |
0.2 |
1 |
0.5 |
7 |
0.2 |
0.4 |
0.7 |
3.0x4.6 |
3.1x4.8 |
3.8x5.4 |
3.9x5.6 |
|
0.5 |
1 |
0.8 |
7 |
0.3 |
0.5 |
0.8 |
3.7x6.4 |
3.9x6.6 |
4.5x7.2 |
4.7x7.4 |
|
|
1 |
1 |
1.13 |
7 |
0.43 |
0.7 |
1 |
5.0x7.7 |
5.1x8.0 |
5.8x8.5 |
5.9x8.8 |
|
|
1.5 |
1 |
1.37 |
7 |
0.52 |
0.7 |
1 |
5.2x8.3 |
5.5x8.7 |
6.0x9.1 |
6.3x9.6 |
|
|
2.5 |
1 |
1.76 |
19 |
0.41 |
0.7 |
1 |
5.7x9.3 |
5.9x9.8 |
6.5x10.1 |
6.7x10.7 |
|
|
耐熱用（）H |
0.2 |
1 |
0.5 |
7 |
0.2 |
0.4 |
0.3 |
2.3x4.0 |
2.4x4.2 |
3.1x4.8 |
3.2x5.0 |
|
0.5 |
1 |
0.8 |
7 |
0.3 |
0.4 |
0.3 |
2.9x5.0 |
3.0x5.2 |
3.7x5.5 |
3.8x6.0 |
|
|
1 |
1 |
1.13 |
7 |
0.43 |
0.4 |
0.3 |
3.5x5.7 |
3.7x6.1 |
4.3x6.5 |
4.5x6.9 |
|
|
1.5 |
1 |
1.37 |
7 |
0.52 |
0.4 |
0.3 |
4.0x6.5 |
4.2x6.9 |
4.8x7.3 |
5.0x7.7 |
|
|
2.5 |
1 |
1.76 |
19 |
0.41 |
0.4 |
0.3 |
4.5x7.3 |
4.8x7.9 |
5.3x8.1 |
5.6x8.7 |
