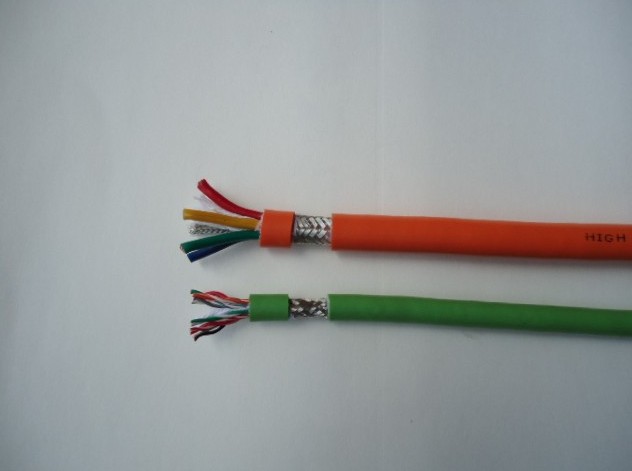

                                     CY 柔性屏蔽控制電纜

產品名稱：CY 柔性屏蔽控制電纜

產品編號：215527-196

產品型號：CY

市場價格：面議 元/米

批發價格：面議 元/米

更新時間：2010.02.26

出品單位：安徽特種電纜制造有限公司

瀏覽次數：64

   產品詳細介紹

技術參數:

-特種PVC控制電纜

-溫度范圍

撓曲  -5℃至+80℃

靜態  -30℃至+80℃

-額定電壓 300/500V

-火花試驗 最小8000V

-試驗電壓

 線芯/線芯  4000V

 線芯/屏蔽  2000V

-絕緣電阻 最小20兆歐X千米

-最小彎曲半徑

 撓曲 10X電纜直徑

 靜態 5X電纜直徑

電纜結構:

-裸銅,多根細銅絲絞合成束符合IEC60228第5類的規定

-特種PVC

-黑芯線芯,采用白色數字按順序編號

-黃/綠接地線芯

-絕緣線芯最優節距絞合成纜

-成纜線芯用薄膜繞包

-鍍錫銅絲編織屏蔽,覆蓋率約85%

-特種PVC外護套,護套顏色為灰色

-PVC具有自熄和阻燃性

應用:

    作為控制電路的數據傳輸電纜在加工和機械工業以及在計算機系統和電子產品中作為信號電纜使用。由于內護套已經被隔離薄膜所取代，從而大大減少整個電纜的直徑，這樣可以減少電纜彎曲半徑以及電纜重量等。

高密度的屏蔽層確保所有信號和脈沖無干擾地傳輸。

銷售熱線：0550-7305800

Size SQ. MM No. of Cores Diameter over Laid up Cores MM Nominal Overall Diameter MM Weight KG / KM

0.75 1 2.4 4.0 27

1.0 1 2.5 4.2 32

1.5 1 2.8 5.1 46

0.5 2 3.9 6.5 59

0.75 2 4.3 6.8 71

1.0 2 4.6 7.1 80

1.5 2 5.2 7.7 97

2.5 2 6.4 9.3 140

4 2 8.4 11.5 206

6 2 9.8 12.9 268

0.5 3 4.2 6.8 79

0.75 3 4.6 7.1 85

1.0 3 4.9 7.4 97

1.5 3 5.6 8.3 124

2.5 3 6.9 9.8 177

4 3 9.0 12.1 264

6 3 10.6 13.9 357

10 3 14.4 18.0 500

16 3 17.1 21.4 800

0.5 4 4.8 7.4 83

0.75 4 5.1 7.6 101

1.0 4 5.5 8.0 117

1.5 4 6.3 9.2 154

2.5 4 7.7 10.6 217

4 4 10.1 14.4 364

6 4 11.9 15.2 446

10 4 16.1 20.3 783

16 4 19.2 23.9 1250

0.5 5 5.1 7.7 94

0.75 5 5.7 8.2 118

1.0 5 6.1 9.0 144

1.5 5 7.0 9.9 181

2.5 5 8.6 11.7 263

4 5 11.3 14.6 399

6 5 13.2 16.7 543

10 5 18.0 22.2 876

16 5 21.4 26.1 1415

0.5 7 5.7 8.5 1191

0.75 7 6.3 9.2 154

1.0 7 6.7 9.6 178

1.5 7 7.8 10.7 228

2.5 7 9.6 12.7 337

4 7 12.6 15.9 516

6 7 14.7 18.2 709

0.5 12 8.1 11.3 201

0.75 12 8.9 12.0 242

1.0 12 9.6 12.7 284

1.5 12 10.8 14.1 369

2.5 12 13.3 16.8 549

0.5 18 9.5 12.6 248

0.75 18 10.5 13.6 304

1.0 18 11.2 14.3 354

1.5 18 12.7 15.8 453

2.5 18 16.9 21.1 787

0.5 25 11.6 14.8 347

0.75 25 12.8 16.1 436

1.0 25 13.9 17.2 520

1.5 25 15.6 19.1 684

2.5 25 19.2 23.1 1050

0.5 34 13.2 16.4 410

0.75 34 14.6 18.2 529

1.0 34 15.6 19.7 662

1.5 34 17.7 21.9 850

2.5 34 23.5 28.2 1383

0.5 50 15.9 19.3 609

0.75 50 17.8 21.5 790

1.0 50 19.3 23.2 960

1.5 50 21.7 25.8 1280

2.5 50 26.7 31.2 1970

0.75 61 19.2 22.2 894

1.5 61 23.4 27.7 1520

0.75 80 21.9 26.6 1180

1.5 80 26.9 32.6 2000
