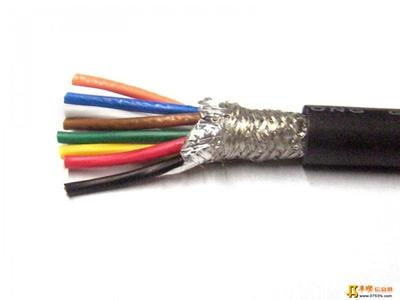

DWZR-PGYP2/23 DWZR-PGY23軌道電路信號電纜
用途
本產品適用于額定電壓交流500V或直流1000V及以下軌道電路信號系統中傳輸軌道電路信號，或某些自動裝置用固定敷設的電纜，也可用作同步環線（SYA）室外的控制電纜。
電纜型號表示方法：
系列代號
軌道電路信號電纜 …………………… PG
型式代號
銅導體 …………………… T（省略）
聚乙烯絕緣 …………………… Y
銅帶屏蔽 …………………… P2
聚乙烯外護套 …………………… 03
鋁塑粘結綜合護套 …………………… A
鋁護套 …………………… L
鋼帶鎧裝聚乙烯護套 …………………… 23
電纜標記：
規格
電纜的規格以纜芯芯數表示。規格為：4、8、12、16、20、24、28、32、36、40、44、48、52、56、60。
規格代號為
電纜標稱星絞線組數×4×導線標稱直徑。
型號及名稱（表1）
|
型 號
|
名 稱
|
| DWZR-PGYP2/23 |
銅芯聚烯烴絕緣銅帶屏蔽鋼帶鎧裝聚乙烯外護套低煙無鹵阻燃軌道電路信號電纜
|
| DWZR-PGYA23 |
銅芯聚烯烴絕緣綜合護套鋼帶鎧裝聚乙烯外護套低煙無鹵阻燃軌道電路信號電纜
|
| DWZR-PGY23 |
銅芯聚烯烴絕緣鋼帶鎧裝聚乙烯外護套低煙無鹵阻燃軌道電路信號電纜
|
| DWZR-PGY03 |
銅芯聚烯烴絕緣聚乙烯外護套低煙無鹵阻燃軌道電路信號電纜
|
| DWZR-PGYL23 |
銅芯聚烯烴絕緣鋁護套鋼帶鎧裝聚乙烯外護套低煙無鹵阻燃軌道電路信號電纜
|
| DWZR-PGYP2/03 |
銅芯聚烯烴絕緣銅帶屏蔽聚乙烯外護套低煙無鹵阻燃軌道電路信號電纜
|
|
DWZR-PGYA
|
銅芯聚烯烴絕緣綜合護套低煙無鹵阻燃軌道電路信號電纜
|
技術性能
1）導體采用符合GB3953規定的軟圓銅線，標稱直徑為1.4mm。
2）絕緣采用無鹵聚乙烯塑料，并制成紅、綠、白、蘭四種顏色。
3）線組采用上述顏色的四根不同的絕緣線芯絞合成星型四線組，不同絞合節距的四線組疏繞不同顏色的非吸濕性絲帶加以區分。
4）纜芯
a）除四芯電纜外,其它規格的纜芯外層絞合方向均為右向,相鄰層絞向相反。
b）電纜A端線組排序符合Q/321023KLA65-2001的規定。
c）纜芯外包覆符合GB/13849.3規定的聚酯纖維阻水帶，再包覆阻燃玻璃絲帶。
d）纜芯內所用填充物為阻燃玻璃絲繩。
5）屏蔽根據電纜不同性能要求采用縱包方式縱包銅層厚度為0.1mm的銅塑復合帶、鋁層厚度為0.2mm鋁塑復合帶或鋁護套。
PE內護-采用低煙、無鹵、阻燃PE料
鎧裝層-采用符合GB4175規定的鍍鋅鋼帶，其標稱厚度為0.3mm
PE外護套-采用低煙、無鹵、阻燃PE護套料
6）電纜的電氣性能應符合表2規定。
| 序號 | 項目 | 單位 | 指標 | 換算公式 |
|
1
1.1 1.2 |
直流電阻20℃時
單根導體直流電阻 不大于 工作線組導體直流電阻不平衡 不大于 |
Ω % |
11.9 2 |
L/1000 |
| 2 | 絕緣電阻 不小于 | GΩ | 5 | 1000/L |
|
3
3.1 3.2 |
電容 800Hz或1kHz
工作電容 不大于 任一絕緣線芯對連接到地的 其他絕緣線芯間電容 不大于 |
nF |
50 100 |
L/1000 |
|
4
4.1 4.2 |
電容耦合
四芯組內邊-邊K1 最大值 不大于 相鄰四芯組間 邊-邊K9-K12 最大值 不大于 |
pF |
400 300 |
L/500 |
| 5 |
對外來地電容不平衡
邊-地ea1、ea2 最大值 不大于 |
pF | 800 | L/500 |
| 6 |
800Hz時主電路衰耗 不大于
|
dB | 0.44 | L/1000 |
| 7 |
絕緣耐壓 50Hz 2min導-導/導-鎧裝
|
V | 2500/ 2500 | -- |
1 電纜的使用環境溫度為-20～+70℃。
2 電纜導體的長期允許工作溫度應不超過70℃。
3 電纜敷設環境溫度應不低于-10℃。
4 屏蔽型電纜可用于需要設置屏蔽的電氣化軌道電路區段。
5 鋁護套電纜具有良好的屏蔽作用，可用于電氣化軌道電路區段的干線或強電干擾地區。
6 電纜的允許彎曲半徑：非鎧裝型電纜應不小于電纜外徑的10倍；鎧裝型電纜應不小于電纜外徑的15倍。
交貨長度
500m及以上的電纜不少于總交貨長度的50%；50m至250m的短段電纜交貨長度不超過總交貨長度的5%。
電纜長度計量誤差應不超過±0.5%。
根據雙方協議，允許以任何長度電纜交貨。
