產品名稱： EV電纜-EV充電樁屏蔽電纜 | |
| 產品型號： EV | ||
| 產品價格： |
||
| 發布時間：2015/11/25 13:15:36 | ||
| 關 注 度：4221 | ||
電動汽車高壓線
|
品 名 |
電動汽車高壓線 |
||
|
參考標準 |
ISO6722:2006,UL62 |
認證檔案號 |
E345899 |
|
額定溫度 |
125℃ |
額定電壓 |
見下表 |
|
絕緣材質 |
環保耐高溫TPE |
護套材質 |
環保耐高溫TPE |
|
芯線數量 |
按客戶需求 |
標稱截面 |
按客戶需求 |
|
用 途 |
適用汽車充電樁設備，移動便攜式充電電線電纜裝置（彈簧線系列），電動汽車內部用線（電池線）/電機線 |
專業用在新能源汽車上的導線。非屏蔽線用在儲能設備鋰電池組上，屏蔽線用在動力輸出設備上，EV電纜線則用在充電設備上，如充電槍和充電樁。
加屏蔽線加護套
充電設備電纜線
|
高壓線系列（屏蔽與非屏蔽） |
電壓等級 |
材質
|
參考電流（A） (環境溫度30℃，工作溫度70℃) |
顏色 |
|
10mm2 |
1500V |
TPE/交聯材料 |
75A |
橙色 |
|
16mm2 |
1500V |
TPE/交聯材料 |
100A |
橙色 |
|
25mm2 |
1500V |
TPE/交聯材料 |
135A |
橙色 |
|
35mm2 |
1500V |
TPE/交聯材料 |
165A |
橙色 |
|
50mm2 |
1500V |
TPE/交聯材料 |
215A |
橙色 |
|
70mm2 |
1500V |
TPE/交聯材料 |
260A |
橙色 |
|
95mm2 |
1500V |
TPE/交聯材料 |
320A |
橙色 |
|
120mm2 |
1500V |
TPE/交聯材料 |
370A |
橙色 |
|
150mm2 |
1500V |
TPE/交聯材料 |
430A |
橙色 |
|
185mm2 |
1500V |
TPE/交聯材料 |
495A |
橙色 |
|
240mm2 |
1500V |
TPE/交聯材料 |
595A |
橙色 |

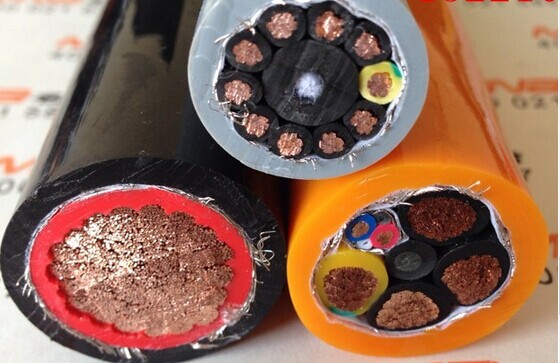

汽車充樁電快充電纜
產品優點：本產品精心選用各種電動汽車特種材料，質量過關、使用壽命長、價格實惠，已經能深受客戶的信賴。
導體類型：導體采用多股精絞無氧銅絲而成，柔韌性強。
絕緣特性：特種改性耐高溫彈性體材料絕緣，耐油耐水耐腐蝕，耐高低溫，機械強度較高，化學穩定性及介電性能優良，產品性能佳，使用安全。
適用環境：-40℃~125℃
適用產品：適用汽車充電樁設備，移動便攜式充電電線電纜裝置（彈簧線系列），電動汽車內部用線（電池線）/電機線
使用特性：1、本電纜在充電過程中對電壓，電流等的信號控制和傳輸網絡系統具有耐高壓，耐高溫，防電磁干擾，信號傳輸穩定，抗歪折10000次以上，耐磨50000次以上，耐磨50000次以上，耐油，防水，耐酸堿，耐UV等特性。
2、產品同心度好，可達80%以上，使電纜耐高壓性能穩定可靠。
3、產品***小彎曲為4D,便于狹小空間轉角布線之間使用。產品具有高柔性特性，十分方便車載布線使用。
4、產品額定溫度125℃，這對采用一次成型的柔軟級絕緣材料是很大的技術進步和提升，對保證電纜具有柔性性能和提高電纜的載流能力十分重要。
快充系列產品構造和典型性能參數:
|
國標充電樁系列線材規格 |
電壓等級 |
參考電流（A） (環境溫度30℃，工作溫度70℃) |
顏色 |
|
2×120mm2+25mm2+2×4mm2+2P(2×0.75mm2) |
450/750V |
300A |
橙色 |
|
2×95mm2+25mm2+2×4mm2+2P(2×0.75mm2) |
450/750V |
270A |
橙色 |
|
2×70mm2+25mm2+2×4mm2+2P(2×0.75mm2) |
450/750V |
220A |
橙色 |
|
2×50mm2+25mm2+2×4mm2+2P(2×0.75mm2) |
450/750V |
180A |
橙色 |
|
2×35mm2+25mm2+2×4mm2+2P(2×0.75mm2) |
450/750V |
125A |
橙色 |
|
2×25mm2+16mm2+2×2.5mm2+2P(2×0.75mm2) |
450/750V |
100A |
橙色 |
|
3×20mm2+4.0mm2+1P(2×0.75mm2) |
450/750V |
95A |
橙色 |
