產品名稱： JFE JEEH JFEM JBYH JBHF JBQ JFEH JHG電機繞組引出線 | |
| 產品型號： JFE JEEH JFEM JBYH JBHF JBQ JFEH JHG | ||
| 產品價格： |
||
| 發布時間：2017/1/16 11:40:23 | ||
| 關 注 度：7241 | ||

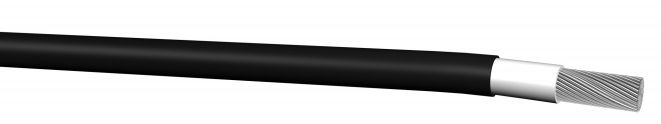

JFE JEEH JFEM JBYH JBHF JBQ JFEH JHG電機繞組引出線
適用于交流額定電壓6000V及以下的電機繞組引出連接用。
使用特性：
電線導體的長期允許工作溫度應不超過90℃。
執行標準: JB6213-92
適用范圍：四、型號和名稱：
JE(JFE) 銅芯乙丙絕緣電機繞組引接電纜(電線)
JEH(JEEH) 銅芯乙丙絕緣氯磺化聚乙烯護套電機繞組引接電纜(電線)
JEM{JFEM) 銅芯乙丙絕緣氯醚護套電機繞組引接電纜(電線)
JH(JBYH) 銅芯氯磺化
型號
產品名稱
導體長期允許
工作溫度/℃
額定電壓/ V
標稱截面/mm2
銅芯PVC絕緣電機繞組引接線
70
500
0.2 ~ 300
JXN
JBQ
銅芯橡皮絕緣丁腈護套電機繞組引接線
500
1000
3000
6000
10000
JXF
JBHF
銅芯橡皮絕緣氯丁護套電機繞組引接線
JE
JFE
銅芯乙丙橡皮絕緣電機繞組引接線
90
JH
JBYH
銅芯氯磺化聚乙烯絕緣電機繞組引接線
JEH
JFEH
銅芯乙丙橡皮絕緣氯磺化聚乙烯護套電
機繞組引接線
JEM
JFEM
銅芯乙丙橡皮絕緣氯醚護套電機繞組引
接線
JG
JHG
銅芯硅橡皮絕緣電機繞組引接線
180
聚乙烯絕緣電機繞組引接電纜(電線) JXF(JBHF)銅芯橡皮絕緣氯丁護套電機繞組引接軟纜(電線) 適用于交流額定電壓6000V及以下的電機繞組的引出連接用,電線導體的長期允許工作溫度應不超過70℃。具有良好的柔軟性及耐熱、耐溶劑性,JF(JBF)銅芯丁腈聚氯乙烯復合物絕緣電機繞組引接電纜(電線);
JV(JBV)銅芯聚氯乙烯絕緣電機繞組引接電纜(電線);J
XN(JBQ)銅芯橡皮絕緣丁腈護套電機繞組引接電纜(電線).連續運行導體最高溫度為90C的電機繞組引接線 適用于交流額定電壓6000V及以下的電機繞組的引出連接用。電線導體的長期允許工作溫度應不超過90℃
JE(JFE)銅芯乙丙絕緣電機繞組引接電纜(電線);
JEH(JFEH)銅芯乙丙絕緣氯磺化聚乙烯護套電機繞組引接電纜(電線);
JEM(JFEM)銅芯乙丙絕緣氯醚護套電機繞組引接電纜(電線);
JH(JBYH)銅芯氯磺化聚乙烯絕緣電機繞組引接電纜(電線)連續運行導體最高溫度為180C 的電機繞組引接線 本產品適用于額定電壓1000V及以下電機繞組引出連接用,電線的長期允許工作溫度應不超過180℃,
JG(JHG)銅芯硅橡皮絕緣電機繞組引接電纜(電線).輻照交聯聚烯烴絕緣電機繞組引接線軟電線125C 適用于額定電壓660V及以下的Y2及YB2系列F級電機,正常運行溫度為125℃，短時過載(不超過5秒) 溫度為250℃,具有較好的耐熱性，耐溶劑，耐浸漆性和良好的電氣性能.
電機引接線JYJ JF JH JXF JEH JG導體采用鍍錫銅絲，其結構符合以下表中的規定，性能符合JB947-76《橡皮和塑料絕緣電線電纜銅導電線芯》中的要求
電機引接線的詳細介紹
電機引接線:本產品為交流額定電壓6KV及以下的B級絕緣電機、電器繞組連接并引出機殼或繞組與電機殼體上的接線柱連接用電纜。具有良好的柔軟性及耐熱、耐溶劑性能，特別適用于濕熱地區
■
產品型號：
型號
名稱
電壓
JEFR
銅芯橡皮絕緣丁腈護套引接線
500V
JBQ
銅芯橡皮絕緣丁腈護套電機繞組引接線
500V、1400V
■
電機引接線技術參數：
1、導體采用鍍錫銅絲，其結構符合以下表中的規定，性能符合JB947-76《橡皮和塑料絕緣電線電纜銅導電線芯》中的要求；2、絕緣橡皮性能符合JB664-77《電線電纜用橡皮》標準規定；絕緣厚度符合以下表中的規定，允許偏差-10%，其最薄處的厚度不小于標稱值的90%-0.1mm；
3、護套橡皮性能符合JB664-77《電線電纜用橡皮》標準規定；護套厚度符合以下表中規定，允許偏差-20%，最薄處厚度不小于標稱值的80%；
4、成品電線須經受OYYDDL0118-2003規定的交流50Hz耐電壓試驗；
5、成品電線導線線芯直流電阻在溫度20℃時應符合表1、表2的規定；
6、電線應能經受浸漆試驗，電纜經130±5℃、5小時恒溫后，浸入溫度為50±5℃的1032漆中30分鐘，取出滴干，再經130±5℃、48小時恒溫，最后將電線卷繞在規定直徑的圓棒上，電線護套層應無開裂、脆裂和發粘等現象。
