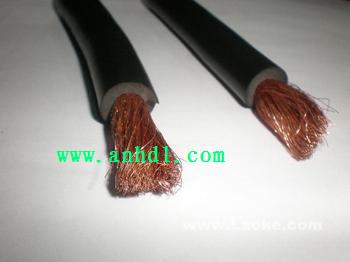

YHHR 焊接電纜-YHHR焊機電纜-YHHR焊把線-YHHR電焊機電
纜
YHHR 焊接電纜-YHHR焊機電纜-YHHR焊把線-YHHR電焊機電纜可采用電焊專用YHH型橡套軟件電纜和YHHR型特軟焊接電纜。選用焊接電纜時應從溫升和電壓降兩方面來才考慮。對長度20米以下的可忽略其壓降的影響，而只按電流來選擇，電流密度可取每平方4—10A。下列出各種長度下不同電流時，焊接電纜的截面積的選用。
焊接電纜 利用焊接電纜將焊鉗和接地夾鉗接到電源上。焊接電纜是焊接回路的一部分，除要求應具有足夠的導電截面以免過熱而引起導線絕緣破壞外，還必須耐磨和耐擦傷，應柔軟易彎曲，具有最大的撓度，以便焊工容易操作，減輕勞動強度。焊接電纜應采用多股細銅線電纜，一般可選用電焊機用YHH 型橡套電纜或 YHHR 型橡套電纜。焊接電纜的截面積可根據焊機額定焊接電流進行選擇，焊接電纜截面與電流、導線長度的關系.
1.電焊機一次工作電流的計算 先按上節所述方法求出弧焊機所需的電源容量，再按下列公式求得電焊機一次工作電流。
(1)單相供電回路時： 式中 Iux——導線(電纜)允許電流，A。 (2)按電壓損失校驗。要求電壓損失不超過10％，盡量控制在5%以內。
對單相回路： 式中 △U％——電焊機一次回路電壓損失百分數； R、X——電線(電纜)的電阻和電抗，Ω； cosφ——功率因數，如無銘牌，一般可取0.5。
2 一次電纜一般采用500V單芯或多芯橡皮軟線，如YCW型、BXR型。如用三芯或敷設在管道內或長度較大時，電流密度可取3～6A／mm2。而一般長度的單芯電纜，電流密度可取5～10A/ mm2 。 3.電焊機二次電纜的選擇 電焊機二次回路的電流都很大，電纜選擇不當，易造成嚴重發熱，浪費電能。電焊機二次導線可用YH型電焊機用電纜及YHHR型特軟電纜。導線長度在20m以下時，電流密度可取4～10A/ mm2 。一般要求焊接回路導線壓降應小于4V，即約小于電焊機次級電弧電壓的10％。當然為了節電，應盡可能使該壓降小些。
YHHR 焊接電纜-YHHR焊機電纜-YHHR焊把線-YHHR電焊機電纜的作用是傳導焊接電流，型號有YHH型電焊橡膠套電纜和YHHR型特軟電纜兩種，其截面和長度應根據使用焊接電流的大小進行選用，見下表。
|
長度（m) |
20 |
30 |
40 |
50 |
60 |
70 |
80 |
90 |
100 |
|
100 |
25 |
25 |
25 |
25 |
25 |
25 |
25 |
28 |
35 |
|
150 |
35 |
35 |
35 |
35 |
50 |
50 |
60 |
70 |
70 |
|
200 |
35 |
35 |
50 |
50 |
60 |
70 |
70 |
70 |
70 |
|
300 |
35 |
50 |
60 |
60 |
70 |
70 |
70 |
85 |
$5 |
|
400 |
35 |
50 |
70 |
70 |
S5 |
85 |
85 |
95 |
95 |
|
500 |
50 |
60 |
B5 |
85 |
95 |
95 |
95 |
120 |
120 |
|
600 |
60 |
70 |
85 |
85 |
95 |
95 |
120 |
120 |
120 |
