產品名稱： KFFP,KFFRP,KFF高溫控制電纜 | |
| 產品型號： KFFP,KFFRP,KFF | ||
| 產品價格： |
||
| 發布時間：2022/11/14 14:01:03 | ||
| 關 注 度：3792 | ||
高溫控制電纜用途
高溫控制電纜用于用電設備器具的控制接線路，長期工作溫度為200℃，彎曲半徑不小于電纜外徑的8倍，有鎧裝或屏蔽的電纜應不小于電纜外徑的15倍。適用于工礦企業、能源交通部門、供交流額定電壓450/750伏以下控制、保護線路等高溫場合使用的氟塑料絕緣、氟塑料護套控制電纜。

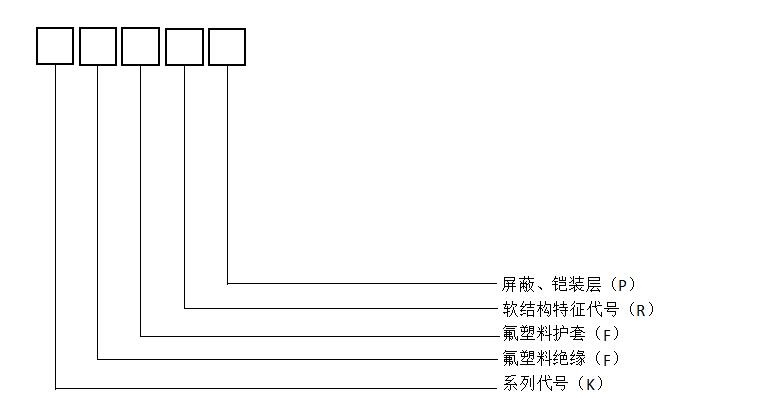

三、高溫控制電纜型號和組成
P1鍍錫絲屏蔽、P2銅帶屏蔽、P3鋁/塑復合薄膜屏蔽、9鋼絲編織鎧裝
舉例：
銅芯氟塑料絕緣氟塑料護套銅絲屏蔽控制軟電纜，移動敷設用，額定電壓450/750V、19芯、1.5mm2表示為：
KFFRP-450/750V 19x1.5mm2
銅芯氟塑料絕緣氟塑料護套控制電纜，固定敷設用，額定電壓450/750V、7芯、1.5mm2表示為：
KFF-450/750V 7x1.5mm2
四、高溫控制電纜規格
|
型號 |
導體標稱截面mm2 |
|||||
|
0.5 |
0.75 |
1.0 |
1.5 |
2.5 |
4 |
6 |
|
芯數 |
||||||
|
KFF KFFP |
- |
2-19 |
2-12 |
|||
|
KFFP2 |
- |
2-19 |
2-12 |
|||
|
KFFR |
2-19 |
2-12 |
||||
|
KFFRP |
2-19 |
2-12 |
||||
|
KFF9F |
- |
2-19 |
2-12 |
|||
|
注：推薦的芯數系列為：2、3、4、5、7、8、10、12、14、16、19芯 |
五、高溫控制電纜絕緣標稱厚度
|
導體標稱截面 mm2 |
絕緣標稱厚度mm |
導體標稱截面 mm2 |
絕緣標稱厚度mm |
||
|
450/750V |
0.6/1Kv |
450/750V |
0.6/1Kv |
||
|
0.5,0.75 |
0.30 |
0.35 |
2.5 |
0.35 |
0.40 |
|
1 |
0.30 |
0.35 |
4 |
0.45 |
0.50 |
|
1.5 |
0.30 |
0.40 |
6 |
0.45 |
0.50 |
六、高溫控制電纜護套標稱厚度
|
擠包護套前假定外徑d mm |
護套標稱厚度 mm |
擠包護套前假定外徑d mm |
護套標稱厚度 mm |
|
d≤10 10＜d≤16 |
0.6 0.7 |
16＜d≤25 25＜d≤30 |
0.9 1.1 |
|
注：暫不考慮大直徑氟塑料絕緣護套控制電纜 |
注: 高溫控制電纜絕緣護套材料均為一次料：聚全氟乙丙烯、聚四氟乙烯（PFA、FEP、F46、teflon、氟塑料、鐵氟龍）。產品具有耐高低溫-65~200℃，-65~260℃、耐油、耐腐蝕、耐酸堿、耐老化性能。
