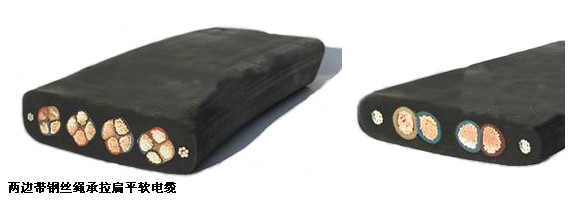

YFFB-FJL兩邊帶鋼絲抗拉承荷扁平軟電纜

閱讀次數：1950 發布時間：2013-7-9 17:32:49

當前位置：首頁 >> 新聞中心 >> YFFB-FJL兩邊帶鋼絲抗拉承荷扁平軟電纜

抗拉承荷扁平軟電纜具有耐寒、柔軟、耐磨、防油等特性，適用于交流額定電壓0.6/1KV及以下具有耐寒、防油等特殊要求的行車、臺車、傳輸機械等移動電器用動力傳輸線及控制、照明、通訊線路，本產品已廣泛應用于冶金、電力、船舶、港口等行業。導電線芯采用軟結構，確保電纜柔軟性能好。
　　丁腈扁電纜的詳細介紹
　　一、概述：
　　承荷扁平軟電纜具有耐寒、柔軟、耐磨、防油等特性，適用于交流額定電壓0.6/1KV及以下具有耐寒、防油等特殊要求的行車、臺車、傳輸機械等移動電器用動力傳輸線及控制、照明、通訊線路，本產品已廣泛應用于冶金、電力、船舶、港口等行業。導電線芯采用軟結構，確保電纜柔軟性能好。
　　絕緣和保護層材料采用丁聚物，提高電纜柔軟特性和防腐、耐寒特性。
　　絕緣線芯分色，為敷設安裝提供方便。
　　可按顧客需要，在纜芯兩側增加鋼絲繩或其他承力元件(YVFB-G型)。
　　二、特點：
　　特別柔軟，尤耐彎折，往返移動，平穩不扭。
　　室內戶外，適應溫度，酸堿油鹽，均能防護。
　　選材嚴格，工藝先進，性能可靠，壽命長久。
　　三、規格型號：

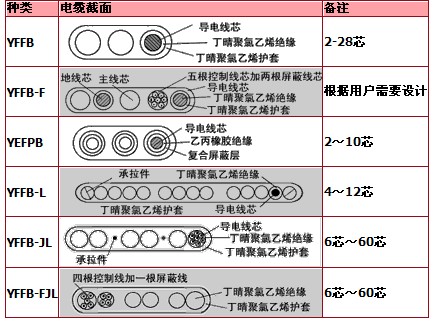

型號	名稱	額定電壓	主要用途	拉力大小于N
YFFB	丁腈聚氯乙烯絕緣及護套扁平軟電纜	450/750V	主要用于起重、輸送機、中小型挖掘機、裝卸機	2000/100m
YFFB-F	丁腈聚氯乙烯絕緣及護套復合扁平軟電纜	450/750V	主要用于大中型野外作業的移動機械，如起重機，挖掘機，堆取材料機等
YEFPB	乙丙橡膠絕緣丁腈聚氯乙烯絕緣及護套屏蔽型扁平軟電纜	3.6/6KV	主要用于大中型野外作業的移動機械，如起重機，挖掘機，堆取材料機等
YFFB-L	丁腈聚氯乙烯絕緣及護套承拉(鋼絲加強型移動)扁平軟電纜	300/500V	主要用于低層建筑物的電梯和其它移動機械的控制電纜
YFFB-JL	丁腈聚氯乙烯絕緣及護套絞合承拉(鋼絲加強型移動)扁平軟電纜	300/500V	主要用于高層建筑物電梯的控制電纜
YFFB-FJL	丁腈聚氯乙烯絕緣及護套絞合承拉、控制、通信復合(鋼絲加強型移動)扁平軟電纜	300/500V	主要用于電梯的控制電纜

代號	代號含義
Y	移動
VF (扁平類用“FF”)	丁腈電纜系列
L	承拉(加鋼絲)
B	扁電纜、扁平電纜
F	復合型
P	銅編織屏蔽
R	多股絞合導體

　　丁腈聚氯乙烯絕緣及護套扁平形軟電纜
　　YVFB (普通型)
　　YVFB-G (加強型)
　　YVFBP (屏蔽型)
　　YVFB-TH (三防型)

型　　號	名　　　　　　　　　　　稱
YVFB	丁腈絕緣和護套移動扁平軟電纜
YVFBP	丁腈絕緣和護套銅編織屏蔽移動扁平軟電纜
YVFB-G	丁腈絕緣和護套鋼絲加強型移動扁平軟電纜

型　　　號	額定電壓（V）	芯數	標稱截面mm2
YVFB	450/750 V	2-28	0.75-6
YVFBP	450/750 V	2-10	2.5-150
YVFB-G	450/750 V	2-28	0.75-150

四、產品主要性能(符合Q/ZB01-2002)
　　電纜額定工作電壓交流450/750V及以下。
　　電纜使用環境溫度為-40℃～70℃。
　　電纜最小彎曲半徑為電纜小邊長度的10倍。
　　各截面導電線芯20℃直流電阻最大值(Romax)如下：(符合GB/T3956-1997)

截面mm2

0.75

1

1.5

2.5

4

6

10

16

25

35

50

70

95

120

150

185

240

Romax
(Ω/km)

26.0

19.5

13.3

7.98

4.95

3.30

1.91

1.21

0.780

0.551

0.386

0.272

0.206

0.161

0.129

0.106

0.0801

　　各截面絕緣線芯70℃絕緣電阻最小值(Rimin)如下：(符合GB5023-1997)

截面mm2	0.75	1	1.5	2.5	4	6	10	16	25	35	50	70～95	120～185	240
Romax(MΩ.m)	11	10	10	9	7	6	5.6	4.6	4.4	3.8	3.7	3.2	2.9	2.8
