電焊機電線電纜（焊把線）

產品詳細介紹：

產品標準：GB5013.6-1997 Q/12YJ3153-2000
產品用途：YH型電焊機電纜適用于二次側對地電壓交流200V和脈動直流峰值400V電焊機用二次側接線及連接電焊鉗用。
使用特性：
    2451EC81(YH)、2451EC82(YHF)型電纜導體的長期允許工作溫度應不超過65℃。
    YH 85℃型電纜導體的長期允許工作溫度不超過85℃。
    YHF型具有一定的耐油及不延燃等特性。
    EH電纜導體的長期允許工作溫度不超過70℃，有較好的耐磨性，還具有一定的耐油性。

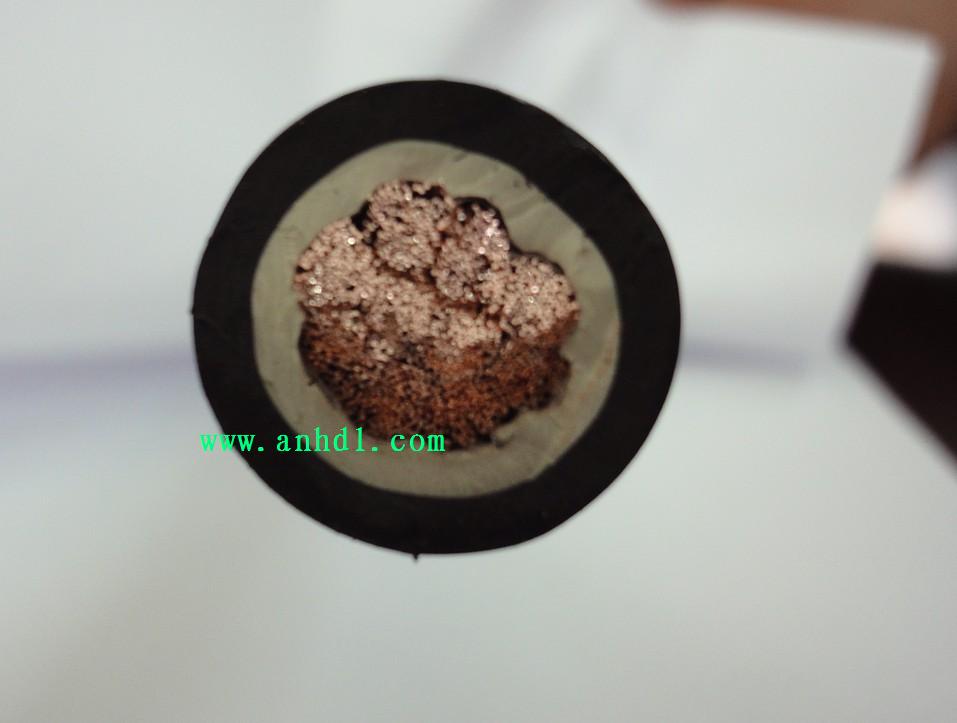

    概述：電焊機電纜是適用于電焊機二次側接線及連接電焊鉗的專用電纜,額定電壓交流不超過200V和脈動直流峰值400V。結構為單線芯,采用多股軟導線復絞制成。導電線芯外面采用耐熱聚酯 薄膜絕緣帶繞包,最外層用橡皮制成的絕緣兼護套做為保護層。
使用要求：
    (1)電焊機電纜是在低電壓(最高電壓為200V)大電流的條件下工作,要求具有一定的耐熱性。
    (2)電纜長期允許工作溫度不應超過65℃。
    (3)電纜頻繁地移動，扭繞和施放,要求柔軟,彎曲性能好。
    (4)在施放中易受到尖銳鋼鐵構件的刮、擦,故要求電纜絕緣抗撕、耐磨等機械性能良好。
    (5)使用環境條件復雜,如日曬、水沸、接觸泥水、機油、酸堿液體等,要求有一定的耐氣候性和耐油、耐溶劑性。
    (6)有時會碰到熱焊件,要求耐熱變形性好。
    (7)經常移動,要求外徑小,重量輕。
    由于對此種電纜電性能要求不高,且使用環境條件復雜,在結構上要求滿足各種復雜的環境因素是不適宜的。使用時注意改善使用條件,防止外來破壞。

產品參數：

電焊機電纜型號：

型號	名稱
245IEC81(YH)	橡套電焊機電纜
245IEC82(YHF)	氯丁或其它相當的合成彈性體橡套電焊機電纜
YH85℃	85℃級電焊機電纜
EH	聚氯乙烯彈性體護套電焊機電纜(橘紅色和藍色)
YH	天然膠護套電焊機電纜
YHF	氯丁或其它相當的合成膠彈性體護套電焊機電纜

電焊機電纜規格：

導體標稱載面 mm2	導電線芯根數單線標稱直徑mm	單層或組合護套的總厚度標稱值mm	組合護套的外護套厚度標稱值mm	平均外徑		20℃時導體電阻 Ω/km不大于
導體標稱載面 mm2	導電線芯根數單線標稱直徑mm	單層或組合護套的總厚度標稱值mm	組合護套的外護套厚度標稱值mm	限mm	上限mm	不鍍錫	鍍錫
10	322/0.20	1.8	1.2	7.5	9.7	1.91	1.95
16	513/0.20	2.0	1.3	9.2	11.5	1.16	1.19
25	798/0.20	2.0	1.3	10.5	13.0	0.758	0.780
35	1121/0.20	2.0	1.3	11.5	14.5	0.536	0.552
50	1596/0.20	2.2	1.5	13.5	17.0	0.379	0.390
70	2214/0.20	2.4	1.6	15.0	19.5	0.268	0.276
95	2997/0.20	2.6	1.7	17.0	22.0	0.198	0.204
120	1702/0.30	2.8	1.8	19.0	24.0	0.161	0.164
150	2135/0.30	3.0	1.9	21.0	27.0	0.129	0.132
185	1443/0.40	3.2	2.0	22.0	29.0	0.106	0.108

電焊機電纜檢驗項目和方法：

序號	試驗項目	試驗方法
1	結構和尺寸檢查	-
1.1	導體結構	GB4909.2
1.2	護套厚度	GB2951.3
1.3	電纜外徑	GB2951.4
1.4	f值	GB2951.4
2	導體電阻試驗	GB3048.4
3	電壓試驗	-
3.1	火花擊穿試驗	GB3048.9
3.2	成品電纜浸水電壓試驗	GB3048.8
4	護套物理機械性能試驗	GB2951.6，7
5	靜態曲撓試驗	GB5013.3第10.2條
