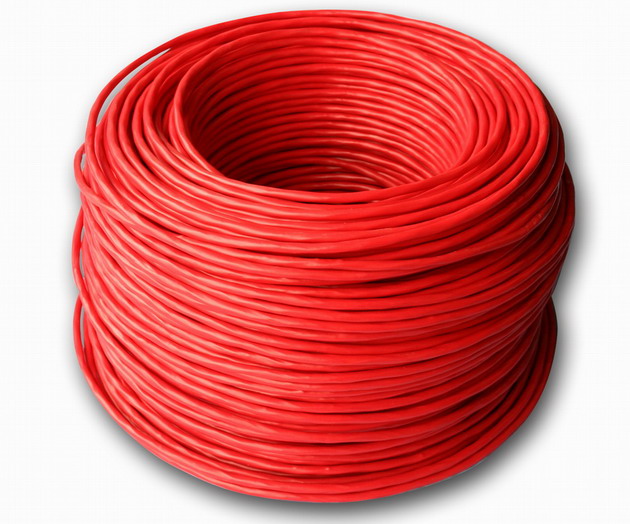

JTW-LD線型感溫電纜

  一、概述  JTW-LD-L805線型感溫火災探測器是一種新型可重復使用報警產品，其報警溫度根據配接的線型感溫電纜設定為85℃報警，其主要性能指標達到發達國家同類產品的先進技術水平,執行標準：GB16280-2005。  探測器由感溫電纜、接口模塊和終端模塊三部分組成。探測器采用繼電器無源觸點接線方式，可對應輸出一組火警繼電器觸點報警信號，方便與任意廠家的N+1線制火災報警控制系統配套使用。它適用于大型電纜隧道、公路鐵路地鐵隧道、油類火災、高舉架大空間場所、內燃機車、船艦、大型野外變壓器、飛機庫等場所。

1.探測器特點      JTW-LD-L805線型感溫火災探測器采用全新的工藝技術，其主要特點簡述如下：  （1）當火災撲滅后，由于探測器線芯之間的阻值可以恢復到常溫時的阻值，因此           探測器可以重復使用。  （

2） 探測器線徑細小、柔軟，有利于敷設在各種場所，方便施工。

（3） 探測器的接口模塊設計有先進的信號解碼處理電路，輸出信號采用火警、故障無源觸 點組合方式，方便配接任何火災報警聯動控制系統。

（4） 屬于空間探測，對于大空間火災具有良好的靈敏度。

（5） 探測器布線容易，安裝方便，抗機械損傷、電磁干擾能力強。

 2.探測器應用范圍  線型感溫火災探測器具有很強的抗環境干擾特性，可以很好的應用于工業領域以及其他特殊領域的許多場所。尤其可以用于不能采用其他形式探測器的場所，另外探測器維護工作量低的特性還提供了人員不便于靠近或對人體有危害場所的火災探測解決方案。探測器主要的適用范圍包括：  ◆電纜設施：如電纜隧道、電纜豎井、電纜夾層、電纜橋架等； ◆油類設備區：如液壓站、潤滑油庫、油灌區等；

  ◆皮帶傳輸類：如運煤、運料皮帶、自動化生產線等；  ◆電力設施：配電裝置、開關設備、變壓器、變電站電力切換裝置等； ◆化學品儲存及生產工廠； ◆高舉架倉庫、貨架庫、糧庫等； ◆石油鉆井平臺區域； ◆工業過程及材料輸送系統； ◆橋梁、碼頭及海運船只等； ◆飛機庫及其他開闊空間；  ◆計算機房、電氣控制室以及其他潔凈廠房等； ◆需特殊防火設計的其他設施或區域

  3.1 基本原理  JTW-LD-L805線型感溫火災探測器接口模塊與一定長度的線型感溫火災探測器和終端模塊連接使用，模塊內設信號處理電路，對探測器進行連續的監視，對于異常情況造成的探測器溫度升高和開路、短路情況，接口模塊能對其進行綜合判斷處理，分別驅動火警、故障輸出電路。 3.2 功能特點  ★可實現一級報警信號輸出，報警閾值不受探測器長度變化的影響。  ★可以監視探測器的開路、短路故障，報警閾值為85℃的產品響應時間在15S以內。 ★具有系統自學習功能，對環境溫度變化進行自動補償。 ★完全電氣隔離設計，提高了系統的抗干擾能力。  ★連接接口：火警信號與故障信號合成為兩線(N+1線制接口)輸出，可與任意廠家的N+1線制火災報警控制系統進行連接。  ★模塊盒體具有很好的防塵防水性能。其防護等級達到IP65，抗沖擊性能達到IK 07，保證信號處理電路工作正常。 3.3 技術指標

項   目 參   數 項   目 參   數 工作電壓 DC20～30V 靜態監視電流 ≤30mA 故障狀態電流  ≤15mA 火警動作電流 ≤40mA 火警、故障繼電器觸點容量  1A/24VDC 響應時間 <15s(1米受熱)  環境溫度 -10℃～+60℃  環境濕度 ≤92%RH 最小報警長度 1米  最大使用長度  200米  外型尺寸 （158 X 90 X 61）mm  顏色 銀白色盒體，深藍色面膜 重量  385g  指示燈  火警、運行、故障指示

JTW-LD系列纜式線型定溫火災探測器和JTW-LCD系列纜式線型差定溫火災探測器，開關量感溫電纜，模擬量感溫電纜，不可恢復式感溫電纜，可恢復式感溫電纜，定溫感溫電纜，差定溫感溫電纜及配套線型感溫探測器專用夾具，感溫電纜夾具，消防感溫電纜夾具，微機調制器，終端處理器。

產品涵蓋全系列包括：感溫電纜、消防感溫電纜、不可恢復式纜式線型定溫火災探測器、可恢復式纜式線型定溫火災探測器、可恢復式纜式線型差定溫火災探測器、開關量感溫電纜、模擬量感溫電纜、纜式線型火災探測器、開關量線型感溫探測器、模擬量線型感溫探測器,差定溫感溫電纜、感溫電纜夾具、消防感溫電纜夾具、線型感溫探測器專用夾具的70度報警系列，85度報警系列，105度報警系列，138度報警系列，180度報警系列，多級報警系列，差定溫報警系列的線型火災探測器及配套的微機調制器、信號轉換盒、終端處理器、接線盒、終端盒等。產品符合《線型感溫火災探測器技術要求及實驗方法》GB16280-2005及最新修改單的技術要求。

JTW-LD、JTW-LCD系列纜式線型火災探測器

應用范圍：

JTW-LD系列、JTW-LCD系列產品可廣泛應用于涵蓋電力、鋼鐵、石化、交通、釀酒、礦山、通信、等行業的電廠、鋼廠、鋁廠、選煤廠、礦井、電站、變壓器、變電所、油庫、油罐、化工儲罐、氣罐，液壓站，潤滑油庫，燃油鍋爐，燃氣鍋爐，噴漆房、冶金、配電盤、石化工廠、飛機庫、倉庫、大型紀念館、展覽館、古建筑、大型商場、機場、造船、醫院、地鐵等工礦、企業的電纜隧道、電纜豎井、電纜溝、電纜橋架、線槽、電纜夾層、傳輸帶、開關柜、電控設備以及室內外大型倉儲設備、易爆堆垛的火災探測報警。

線型感溫探測器可與任何火災自動報警廠家生產的報警設備進行配接，實現探測報警功能。

產品特點：

JTW-LD系列、JTW-LCD系列纜式線型火災探測器

1、由纜式熱敏纜線、接線盒、終端盒組成；

2、該產品工程成本低廉、安裝靈活方便；

3、該產品可直接和保護物體接觸，其保護距離長、范圍廣；

4、該產品可長期在水淋條件下使用，且具有較好的耐酸、耐堿、耐油和抗腐蝕性能，可應用于粉塵、油煙、腐蝕氣體、風速大、空氣潮濕等惡劣環境；

5、該產品最大使用長度為200m；

6、該產品最小報警長度為1m；

7、該產品可與任何火災自動報警廠家進行配接，實現探測報警功能。

線型感溫探測器專用夾具、線型火災探測器專用夾具、消防感溫電纜專用夾具、感溫電纜專用夾具：

應用范圍：感溫電纜夾具，消防感溫電纜夾具，線型感溫探測器夾具可廣泛應用于電廠、鋼廠、礦場、鋁廠、石油化工、變電站、配電盤、油罐等場所的電纜溝、橋架、隧道、變壓器、大型油罐、電纜橋架、輸送帶、電纜溝等鋼鐵材料結構的纜式線型火災探測器的安裝固定。

使用長度：每米纜式線型火災探測器配置一套。

產品特點：

1：線型感溫探測器專用夾具，可完全滿足JTW-LD系列纜式線型定溫火災探測器及JTW-LCD系列纜式線型差定溫火災探測器的安裝要求。

2：線型感溫探測器專用夾具在安裝使用時，無需焊接固定架，無需打孔，采用強磁固定，安裝方便，省時省力。

3：線型感溫火災探測器專用夾具解決了以往施工進度慢，勞動強度大的問題，使用方便、快捷。可加快施工速度，且方便后期檢測、維修，有效減少了日常維護更換動力電纜過程中對探測器造成的意外損壞。

4：線型感溫火災探測器專用安裝夾具可直接與被保護物體接觸，其熱傳導系數高，不會影響到纜式線型火災探測器的靈敏度。安裝在室外設備上時，可防腐蝕、抗老化，方便檢測與日常維護。

5：感溫電纜夾具，消防感溫電纜夾具，線型感溫探測器夾具可與任何廠家生產的纜式線型火災探測器配接。

環境溫度：

-10°C～100°C

技術參數：

纜線電阻

0.25~0.35Ω/m

額定動作溫度

70                     85               105

不動作溫度

52                     63                75

工作溫度范圍

_30~40               _30~55            _30~70

動作響應時間s

20~30                 ≤30              ≤40

絕緣電阻MΩ

>100

耐壓性能

50Hz,500V,1min

耐水性能

可長期在水淋條件下工作

耐酸性能

6%鹽酸，96小時

耐堿性能

1%氫氧化鈉，96小時

耐油性能

柴油，96小時

主要應用場所：

電纜隧道、電纜廊道、電纜夾層以及其它大型電纜室等電纜類區域；

皮帶輸送機或系統等；

液壓站及潤滑油庫、油管廊及其它供油系統場所；

電力分布系統：變壓器、變電站點（所）、馬達控制中心以及其它電力切換裝置系統等；

酒庫、倉庫及貨架庫等；

工業過程及材料輸送系統；

化學品儲存工廠；

計算機房、電氣控制室以及其它潔凈廠房等；

  感溫電纜 JTW-LD3纜式線型定溫探測器是為了滿足市場需求，更進一步提高國內同類產品研制和生產的技術條件，保證在特殊環境條件下國家財產的消防安全而研制的纜式線型定溫探測器，與火災報警控制器配套，可廣泛用于電站、油庫、石華工廠、飛機庫、冶金、礦山等等工礦企業電纜隧道、傳輸帶、電控設備以及室內外大型易爆堆垛的火災探測器報警。該探測器已通過國家消防產品質量監督檢測中心的檢測，符和GB16280-2005《線型感溫火災探測器技術要求及實驗方法》的技術要求。

     JTW-LD-70-KC82001/85系列不可恢復纜式線型定溫火災探測器（以下簡稱探測器）是一種具有穩定、可靠、價格低廉特點的纜式線型定溫探測器，技術性能指標符合GB16280-2005《線型感溫火災探測器》及1號修改單的內容，該探測器由感溫電纜、電纜接線盒、終端盒三部分組成，采用無源觸點輸出方式，可方便地與其它廠家的火災報警控制器配套使用，廣泛應用于電纜廊道等工業場合。

二、工作原理

  感溫電纜一端經電纜接線盒接入報警控制系統的輸入模塊，另一端接終端盒；在報警溫度以下時感溫電纜不動作，當環境溫度高于報警溫度時，感溫電纜動作并向輸入模塊提供一個閉合信號進行報警。

三、產品特點：

    1.由熱敏纜線、接線盒、終端盒組成。

    2.敏感元件為一種特殊電纜，簡稱熱敏電纜，電纜由兩根包有熱敏絕緣材料的彈性鋼絲、普通導線、緊箍帶和護套組成。

    3.當其保護的某一部位或某一點的溫度上升到熱敏電纜的額定動作溫度時，兩鋼絲間絕緣狀態產生變化，產生報警信號。

    4.工程成本低廉、安裝方便靈活，可直接和保護物體接觸，其保護距離長、范圍廣。

    5.該探測器的報警距離時間適當，動作溫度穩定可靠。

    6.該電纜可長期在水林條件下使用，且具有較好的耐酸、耐堿、耐油和抗腐蝕性能，可應用于粉塵、油煙、腐蝕氣體、電磁干擾強、風速大、空氣潮濕等惡劣環境。

   7.火警以無源觸點形式輸出；

   8. 感溫電纜采用雙絞結構，抗機械損傷、抗電磁干擾能力強；特別適用于冶金、電力、石油化工等工業場所的火災探測。

四、技術參數：

     環境溫度： 信號轉換器工作環境溫度-10℃～50℃，感溫電纜工作環境溫度-30℃～50℃

     定溫報警溫度：

     JTW-LD-70-KC82001/85 報警溫度 70℃

     JTW-LD-85-KC82001/85 報警溫度 85℃

     JTW-LD-105-KC82001/85 報警溫度 105℃

     JTW-LD-138-KC82001/85 報警溫度 138℃

    長期工作相對濕度： ≤98%，無凝水

    火警信號輸出： 無源觸點形式輸出；

感溫電纜廠家提供消防感溫電纜型號匹配表　　歡迎來電咨詢

JTW-LD-HW1000A/105，JTW-LD-LY/I ，JTW-LD-HW1000A/70，JTW-LD-TSD1005,JTW-LD-HW1000A/85，JTW-LD-HW3000A/105，JTW-LD-HW3000A/85，JTW-LD-ZX40A/85，JTW-LD-HAT1001/85 ，JTW-LCD-ZX90，JTW-LCD-ZX90A，JTW-LD-ZX50A，JTW-LD-TSD1004,GST-DL1000/105，JTW-LD-105(85)-SL-D500 ，GST-DL1000/85，JTW-LD-85/105-889 ，GST-DL3000/105，JTW-LD-FC200-70-85，JTW-LD-TY3001,JTW-LD-FC100-105，JTW-LDB100-85,JTW-LDB100,JTW-LD-FC100-138，PHSC-155-EPR, PHSC-190-EPN,PHSC-190-EPR,PHSC-220-EPC,PHSC-220-EPR, PHSC-356-EPR,,JTW-LD-FC100-70，JTW-LD-FC100-85，JTW-LD-85-887 ，JTW-LD-FC200-105-138，JTW-LD-FC200-85-105，JTW-LCD-FC500，JTW-LD-FC300B，JTW-LD-FC300C，JTW-LD-FC700B，JTW-LD-FC700C，,JTW-LD-TSD1005,JTW-LD-K82017F,PHSC-155-EPC，PHSC-190-EPC，PHSC-280-EPC，ZD-1， JTW-LD-TSD1002,JTW-LD-TSD1003,JTW-LD-SF1001/105，JTW-LD-85-SL-D100 ，JTW-LD-SF1001/85，JTW-LD-SF600/105，JTW-LD-SF600/85，JTW-LD-L805，JTW-LD-L805/70，JTW-LD-L806,FBG1550，DTS200-240，JTW-LD-K82017F，JTW-LD-KC82001/105，JTW-LD-KC82001/138，JTW-LD-KC82001/70，JTW-LD-KC82001/85，JTW-LD-KC2002，JTW-LD-85/105-LY601，JTW-LD-85/138-LY601，PHSC-280-EPR ，PHSC-6893-TR1 ，PHSC-356-EPC ，JTW-LDB-100 ，JTW-LD3-I，JTW-LD3-Ⅱ，JTW-LD3-Ⅲ，JTW-LD-102，JTW-LD-103，AT810，JTW-LCD-SX6229，JTW-LD-SX6225，JTW-LD-SL-D200 ，JTW-LD-SX6225，JTW-LD-SX6226，H8045N ，JTW-LD-SX6226，JTW-LD-85-SL-D1000，JTW-LCD-SL-D8000，JTW-LD-SL-D6000，JTW-LD-SL-D1000A/85，H8040N ，JTW-LCD-SL-D8000A，JTW-LD-SL-D6000A，JTW-LD-GE616E/105，JTW-LD-70/85-SL-D500 ，JTW-LD-GE616E/85，JTW-LD-70-SL-D100， JTW-LD-WJ2000，JTW-LD-TY2002，SL-D100,JTW-LD-TY2003, JTW-LD-70-887 ，JTW-LD-TY2002/SW，JTW-LD-TY2003/85，JTW-LD-SF800 ，JTW-GCD-TY1003，JTW-LCD-TY6001，JTW-LD-TY3002，JTW-LD-105-SL-D100 ，JTW-LD-TY3001，JTW-LD-TY3003，TGW-300D，JTW-LD-85-8687，JTW-LD-9697，JTW-LD-9697A，JTW-LD-ZC100-105，JTW-LD-ZC100-138，JTW-LD-SF1001/85 ，JTW-LD-ZC100-70，JTW-LD-SA/85/V ，JTW-LD-Z C100-85，JTW-LD-ZC100-85，JTW-LD-SL-D600 ，JTW-LCD-ZC500，JTW-LCD-ZC500A，JTW-LD-ZC302，JTW-LD-ZC303，JTW-LD-ZC30C，JTW-LD-HSD200，JTW-LD-HSD300，JTW-LD-HSD401，JTW-LD-HSD402，JTW-LD-HSD403，JTW-LCD-HSD501，JTW-LCD-HSD502，JTW-LCD-503，JTW-LCD-HSD601，JTW-LCD-HSD602，JTW-LCD，JTW-LD，

歡迎廣大客戶訂購或咨詢。訂購咨詢電話：0550-7723889   手機：18909608445  13955098145
