耐油，耐磨，耐腐蝕，耐寒聚氨酯電纜

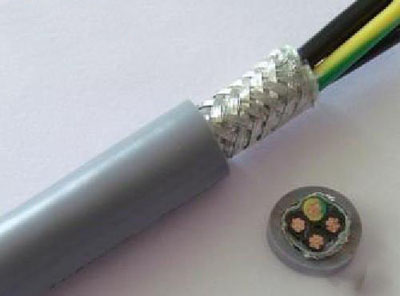

● 電纜結構

導體多股超細銅絲絞合,符合

VDE0165/IEC 60332-1-2 第6類導體

特制PE混合料芯線絕緣  http://www.unitedco.cn

黑色線芯白色數字編號

黃/綠色接地保護芯線

中心抗拉設計,最大程度保護線芯

無紡布/PP材料緩沖層

特制PUR材質護套

灰色:RAL7001 黑色:RAL9005黃色

● 產品特性

耐油 耐磨 耐腐蝕 耐寒 防水 阻燃  抗紫外線

● 應用范圍

用于動力及信號傳輸控制

可用于油污,腐蝕等極端惡劣使用環境

用于動力控制和連接

用于室內外干燥或潮濕環境

適用于：機床設備,加工設備,升降機輸送系統，包裝機械,港口機械傳送系統

● 技術認證 CE ROHS.jpg

● 技術參數 http://www.unitedco.cn

工作電壓: 300/500V

≥6mm2:450/750V

測試電壓：4000V

最小絕緣電阻：≥20GOhm×cm

工作溫度：

固定安裝：-60℃-+80℃

移動安裝：-40℃-+80℃

彎曲半徑：

固定安裝：4×電纜外徑

移動安裝：7.5×電纜外徑

符合標準： VDE0165標準

這種PUR外護套控制電纜是為需要高度彎曲，連續運動設計而成。這種電纜作為控制連接線廣泛用于：拖鏈系統，機器人，和移動驅動系統。
PUR外護套，防水，抗菌，阻燃等特性使得該電纜在拖鏈系統的優勢得到最大的發揮，也使的電纜可以在-35℃~+85℃溫度范圍內使用成為現實，機器停頓次數可以最小化，使得拖鏈系統可以減少昂貴的停機次數。
電纜的特點 http://www.unitedco.cn
超一流的機械性能和高柔性
抗輕微撞擊，防水，抗菌，防臭氧，防氧化，防酸堿，抗油脂，冷卻劑，潤滑劑
PUR外護套使得電纜壽命大大延長，可以連班工作，提供更高的性價比
用于拖鏈系統大于800萬次循環次數
電纜結構
導體材料：多股精絞成束超細裸銅絲導體。
導體結構：符合DIN VDE0295 6類標準。
芯線絕緣：TPE混合料，抗撕裂，抗切割。
芯線絞合：芯線小節距絞合成纜。
芯線標識：黑色線編碼。三芯以上帶黃綠接地線。
包覆：紡織纖維織物包覆。
外護套：PUR低煙無鹵
技術指標
最小彎曲半徑：7.5×電纜外徑。
溫度范圍：-35℃~+85℃。
工作電壓：< 0.75MM2 300/500V.
          < 1.0MM2 450/700V
測試交流電壓：2000~3000V。
 執行標準：符合VDE、GB。

備注：     可根據客戶之特殊使用要求，為客戶量身定做專用的PUR拖鏈電纜。
            此類產品種類繁多，芯數從單芯到60芯不等，單芯面積更是涵蓋類了0.08-6.0的所有型號



物料編號 電纜規格 (平方毫米) 近似外徑 mm 承載拉力 N 用銅量 kg/km 近似重量 kg/km 　 　 　 　

94001050 4 G 1.5 10.9 500 57.6 169

95001050 5 G 1.5 11.6 1000 72 197

97001050 7 G 1.5 12.9 2500 100.8 239

91200150 12 G 1.5 14.9 2500 172 401

91800150 18 G 1.5 17.5 2500 259 507

92400150 24 G 1.5 20.7 2500 345 673

93000150 30 G 1.5 32.5 3000 432 820

93600150 36 G 1.5 31.4 3000 518 1011

94000250 4 G 2.5 12.2 500 96 227

95000250 5 G 2.5 13.2 2000 120 274

97000250 7 G 2.5 15.4 3000 168 358

91200250 12 G 2.5 18.6 3000 288 619

91800250 18 G 2.5 21.5 3000 432 793

92400250 24 G 2.5 25.5 3000 576 1123

93000250 30 G 2.5 34.7 300 720 1641

94000400 4 G 4 14.3 1000 153 341

95000400 5 G 4 15.5 2000 192 457

94000600 4 G 6 16.6 1500 230 457

95000600 5 G 6 17.7 2000 288 538

94001000 4 G 10 19.2 2000 384 674

95001000 5 G 10 21.6 2500 480 825

94001600 4 G 16 22.2 2500 614 966

95001600 5 G 16 25.6 3500 768 1222

94002500 4 G 25 27.6 4000 960 1506

94003500 4 G 35 31 4500 1334 3004

94005000 4 G 50 36.1 6000 1920 2838

96002506 3x25+3G6 25.7 2000 892 1380

96003506 3x35+3G6 27.6 2500 1180 1695

96005010 3x50+3G10 32.1 3500 1728 2307

●電纜常規包裝 100米 200米 500米 1000米，特殊長度需定制；

●電纜外護層為灰色（RAL 7001），黑色及其他顏色需定制；電纜線芯顏色為黑色線芯白色編號，G為有黃綠接地保護線芯；

如對線芯區分方式有要求需定制； http://www.unitedco.cn

●因篇幅有限，所有規格未能詳盡列出，如需求產品未在列表中出現，請致電本公司.



---
