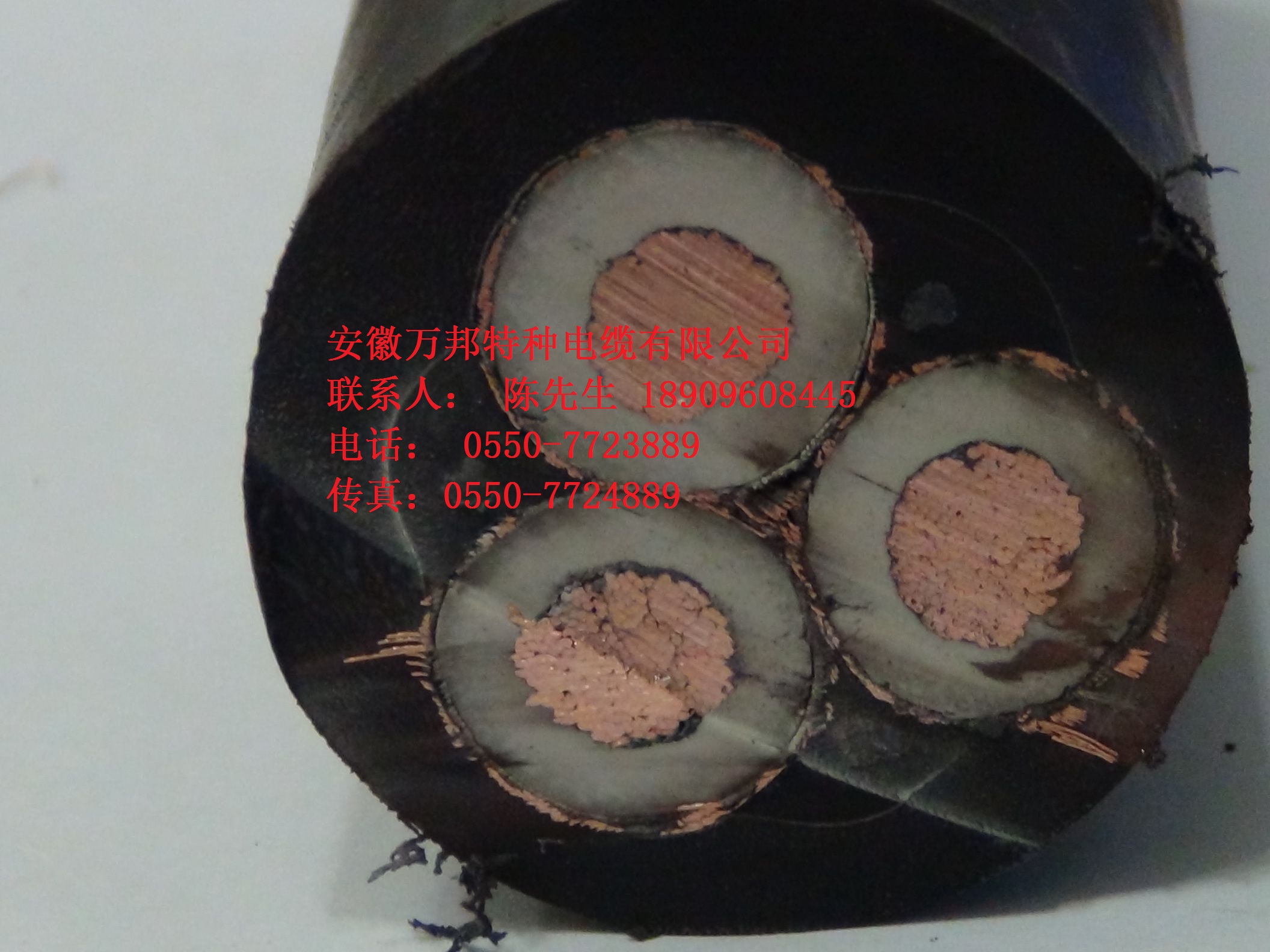

港機電纜，港機卷筒電纜GJTEFR GJTEFRP GJTEFRB GJTEFRPB
應用范圍 電動機車移動時，拖于其尾部供應電源及信號的電纜。應用領域包括：連采機，梭車，斗輪挖掘機，電鏟和吊斗鏟，鑿巖臺車。
產品優勢 這些柔韌的電纜耐卡車輪胎碾壓和耐長距離強機械應力拉扯，移動范圍在100米，150米，270米，300米，抗扭編織外有堅韌護套很好地預防螺旋扭轉的發生。
這些柔韌的電纜采用雙層共擠護套最優化壁厚設計，從而完好地應對了機械移動時產生的震動和機械應力。
電纜結構 導體：裸銅絲
絕緣：特種電纜專用料
線芯顏色：符合VDE0293標準
成纜：優秀節距成纜
內護套：柔性護套料
抗扭層：高韌性芳綸編織層
外護套：柔性高強度護套料
護套顏色：黃色，黑色
技術數據 工作電壓：1000V
測試電壓：5500V/5min
訂貨要求 詳細告知需要達到的各種性能要求及電纜的使用場合
起訂：200米 特殊電纜視情況。
交貨期：約7-10天
使用規范 提供安裝使用規范
綜合數據表 具體請聯系我們的專業人員索要
備注 由于特種電纜的特性要求極高，請用戶詳細闡述電纜的應用場合和環境，電性能要求，外徑要求，強度要求等（越詳細越好）。
我們按用戶的實際情況和設備設計出能夠持久使用、各種性能卓著的綜合電纜
|
適用于戶外及礦業拖拽卷筒電纜/電動鏟運機電纜/吊斗鏟電纜，抗拉，耐磨，抗高度機械應力，耐拖拽，耐扭曲，堅固高效！ 也適用于重型機械卷盤（卷筒） ，起重機、輸送帶、移動電機。專門為超強機械應力、干燥、潮濕的室內和戶外使用設計！ 也適用于升降系統或者電梯，起重機，行車，卸船機，堆取料機，大型橋吊等工程機械的卷盤（卷筒）裝置。 |
|||||
|
直徑最小化，節省空間。 高耐磨性：TPU電纜的外護套能夠經受住礦石長時間的摩擦而不損壞。 高抗拉性：特種抗拉設計，最大抗張安裝和使用能滿足1300N，電纜在拖拽中不會出現芯線的斷裂。 耐扭轉性：特種抗扭層的設計，能有效防止電纜起旋，耐扭轉而變形。 |
|||||
|
電纜結構/尺寸表 |
|||||
|
芯數X截面積 |
近似外徑 mm |
近似銅重 mm |
工作溫度 ℃ |
絕緣電阻 |
額定電壓U/U0 |
|
3X16+1X10 |
25 |
-40至+80 |
> 20GOhm x cm |
600V/1000V |
|
|
3X35+1X16 |
36 |
.. |
.. |
.. |
|
|
以上所列具的產品相關參數僅供參考，其它可按客戶要求定制。 |
|||||
|
主要技術參數 |
|||||
|
電纜組成結構 |
導體：裸銅絲 |
||||
|
線芯標識 |
彩色標識，符合VDE0293-1標準 |
||||
|
最小彎曲半徑 |
柔性應用：10X外徑 固定安裝：5X外徑 |
||||
|
測試電壓（AC） |
4000V |
||||
|
接地保護線 |
G=含黃綠接地保護線 X=不含黃綠接地保護線 |
| 港口機械用中壓卷筒電纜 |
|
型號
|
產品名稱
|
用途
|
導體長期允許
工作溫度 ℃ |
額定電壓
V |
標稱截面
mm2 |
|
GJTEFR
|
港口機械用(阻燃) 高壓卷筒電纜 |
適用于集裝箱吊車，起重設備，可行駛大型設備和挖掘機，地面和井下采礦等有效高機械應力的場合。產品具有較強的耐電壓沖擊性，能經受變頻式的脈沖電壓，電纜具有良好的屏蔽性，并有效消除電磁干擾，降低變頻電機噪音，保證系統穩定運行。廣泛用于冶金，電力，石化等行業。 | -35 ~ +90 |
3.6/6
6/10 |
25 ~ 185 |
| GJTEFR |
港口機械用(阻燃) 加強型高壓卷筒電纜 |
|
型號
|
標稱截面/mm
|
導體結構/mm
|
電纜最大外徑/mm
|
載流量/A
|
|
GJTEFR 3.6/6KV
|
3x25+3x6 | 3x196/0.40+3X84/0.30 | 45 |
131
|
| 3x35+3x6 | 3X276/0.40+3X84/0.30 | 48 |
162
|
|
| 3x50+3x10 | 3X396/0.40+3X84/0.40 | 50 |
202
|
|
| 3x70+3x16 | 3X380/0.49+3X126/0.40 | 55 |
250
|
|
| 3x95+3x16 | 3X380/0.49+3X126/0.40 | 60 |
301
|
|
| 3x120+3x16 | 3X630/0.49+3X126/0.40 | 64 |
352
|
|
| 3x150+3x25 | 3X777/0.49+3X196/0.40 | 70 |
404
|
|
| 3x185+3x35 | 3X976/0.49+3X276/0.40 | 73 |
461
|
|
型號
|
標稱截面/mm
|
導體結構/mm
|
電纜最大外徑/mm
|
載流量/A
|
|
GJTEFR 6/10KV
|
3x25+3x6 | 3x196/0.40+3X84/0.30 | 56 |
131
|
| 3x35+3x6 | 3X276/0.40+3X84/0.30 | 61 |
162
|
|
| 3x50+3x10 | 3X396/0.40+3X84/0.40 | 64 |
202
|
|
| 3x70+3x16 | 3X380/0.49+3X126/0.40 | 67 |
250
|
|
| 3x95+3x16 | 3X380/0.49+3X126/0.40 | 74 |
301
|
|
| 3x120+3x16 | 3X630/0.49+3X126/0.40 | 78 |
352
|
|
| 3x150+3x25 | 3X777/0.49+3X196/0.40 | 81 |
404
|
|
| 3x185+3x35 | 3X976/0.49+3X276/0.40 | 86 |
461
|
