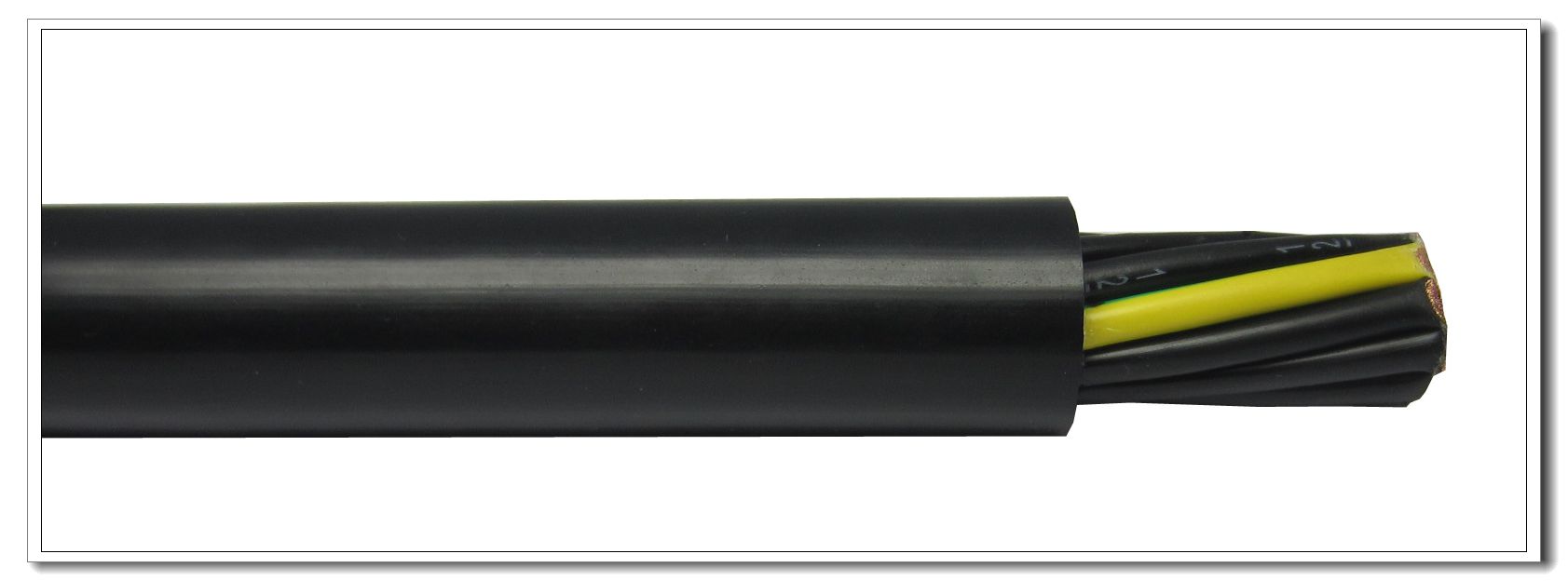

耐油電纜 RVVY H05VV5-F


導線：導體為多股裸銅絲或鍍錫銅絲絞合,符合GB/T3956、VDE0295/IEC 228、HD21.13第5種軟導體
絕緣：PVC/D型聚氯乙烯絕緣符合GB5023.1與GB/T8815
顏色代碼：絕緣線芯的識別符合GB/T5023.1中要求之4.2，選用顏色識別或數字識別,若帶有黃綠組合色分布線纜最外層
內護套：PVC/ST5型聚氯乙烯符合GB5023.1與GB/T8815
護套：PVC/ST9聚氯乙烯護套，顏色為黑色(RAL9005)或灰色(RAL7001)
應用標準：GB5023.7-2008、HD21.13


額定電壓：U0/U 300/500V
測試電壓：絕緣厚度≤0.6:1500V,≥0.6MM的:2000V 成品測試:2000V
最小彎曲半徑
                  固定敷設：6×D(電纜外徑)
                  移動安裝:8×D(電纜外徑)
使用溫度　　　
                  固定敷設：-40℃至+70℃
                  移動安裝：-25℃至+70℃
耐油測試：通過ASTM標準、GB/T2951.5標準
阻燃測試：通過GB18380.12試驗

特性與復合


特性：可根據客戶要求定做彩色線芯或編碼線芯。機械性能良好、高度柔軟。彎曲壽命比普通安裝線要長，但不作為有強制牽引力拖鏈電纜使用。用于拖鏈時設計使用壽命為500萬次的循環彎曲。產品具有防水、防油、耐寒、阻燃等特點

◆符合認證CCC、CE、RoHS


適用機床和起重運輸設備在內的制造加工用機器各部件間的內部連接.在有彎曲要求的控制單元中，專為在持續彎曲自由移動無拉力和強制運動的拖鏈系統中,同時能保持電纜柔軟移動的場合的要求。

詳細規格表


型號	芯線數目×橫截面n×mm2	導體銅絲最大單線外徑mm	最大外徑(上限)D=mm	參考重量kg/km
RVVY	2×0.5	0.20	6.60	58.7
RVVY	2×0.75	0.20	7.20	72.1
RVVY	2×1.0	0.20	7.50	81.0
RVVY	2×1.5	0.20	0.60	22.5
RVVY	2×2.5	0.25	10.30	161.9
RVVY	3×0.5	0.20	7.00	68.8
RVVY	3×0.75	0.20	7.60	84.6
RVVY	3×1.0	0.20	8.00	97.5
RVVY	3×1.5	0.20	9.40	137.3
RVVY	3×2.5	0.25	11.20	203.2
RVVY	4×0.5	0.20	7.90	88.3
RVVY	4×0.75	0.20	8.30	103.3
RVVY	4×1.0	0.20	8.70	118.7
RVVY	4×1.5	0.20	10.20	166.9
RVVY	4×2.5	0.25	12.50	257.9
RVVY	5×0.5	0.20	8.60	105.6
RVVY	5×0.75	0.20	9.30	129.6
RVVY	5×1.0	0.20	9.80	150.0
RVVY	5×1.5	0.20	11.40	208.5
RVVY	5×2.5	0.25	13.70	313.5
RVVY	6×0.5	0.20	9.60	130.7
RVVY	6×0.75	0.20	10.10	153.4
RVVY	27×2.5	0.20	30.2	1573.3
RVVY	36×0.5	0.20	20.9	647.6
RVVY	36×0.75	0.20	22.4	790.7
RVVY	36×1.0	0.20	23.8	933.4
RVVY	36×1.5	0.20	28.2	1335.9
RVVY	36×2.5	0.25	34.20	665.1
RVVY	48×0.5	0.20	24.30	177.3
RVVY	48×0.75	0.20	25.90	266.0
RVVY	6×1.0	0.20	10.80	181.8
RVVY	6×1.5	0.20	12.60	253.5
RVVY	6×2.5	0.25	15.10	379.5
RVVY	7×0.5	0.20	10.40	153.3
RVVY	7×0.75	0.20	11.30	189.2
RVVY	7×1.0	0.20	11.80	215.8
RVVY	7×1.5	0.20	14.10	311.8
RVVY	7×2.5	0.25	16.80	461.8
RVVY	12×0.5	0.20	12.90	240.3
RVVY	12×0.75	0.20	13.70	287.6
RVVY	12×1.0	0.20	14.60	339.8
RVVY	12×1.5	0.20	17.00	473.4
RVVY	12×2.5	0.25	20.60	721.6
RVVY	18×0.5	0.20	15.30	342.2
RVVY	18×0.75	0.20	16.40	416.6
RVVY	18×1.0	0.20	17.20	481.5
RVVY	18×1.5	0.20	20.3	685.0
RVVY	18×2.5	0.20	24.8	1057.1
RVVY	27×0.5	0.20	18.6	507.3
RVVY	27×0.75	0.20	19.9	616.2
RVVY	27×1.0	0.20	21.0	719.1
RVVY	27×1.5	0.20	24.9	1029.7
RVVY	48×1.0	0.20	27.60	1252.1
RVVY	48×1.5	0.20	32.50	1776.4
RVVY	48×2.5	0.25	39.10	2687.8
RVVY	60×0.5	0.20	26.60	1055.2
RVVY	60×0.75	0.20	28.70	1302.9
RVVY	60×1.0	0.20	30.50	1539.3
RVVY	60×1.5	0.20	35.80	1642.9
RVVY	60×2.5	0.25	42.60	3246.4
