FZWL-TZEY DC1500V 1x150mm2單芯乙丙橡膠絕緣低煙無鹵阻燃防紫外線銅芯電纜
執行標準：
GB12706.1~3－2002《額定電壓1kV（Um=1.2kV）到35kV（Um=40.5kV）擠包絕緣電力電纜及附件》
IEC60502-1998《額定電壓1~30KV擠包固體絕緣電力電纜》
GB/T3956-97《電纜的導體》
GB/T2952.1~4-89《電纜外護層》
GB11033.1~3-89《額定電壓26/35kV及以下電力電纜附件基本技術要求》
GB6995.1~5-86《電線電纜標識標志》
JB/T8137-99《電線電纜包裝盤》
GB/T2951.1~10-97《電纜絕緣和護套材料通用試驗方法》
GB/T2951.38-86 《電線電纜防白蟻試驗方法》
GB/T3048.1~16-94《電線電纜電性能試驗方法》
GB/T18380.3-2001《電線電纜燃燒試驗方法》
GB/T17650.1~2-98《取自電纜或光纜的材料燃燒時釋出氣體的試驗方法》
電纜及其組成部件應滿足上述國內、國際標準的要求，若賣方采用除上述之外的其它被承認的相關國內、國際標準，應明確提出并提供相應標準復印件，經買方批準后方可采用。
4 主要技術參數及性能
4.1系統參數
|
系統額定電壓： |
DC 1500V |
|
系統最高電壓： |
DC 1800V |
4.2技術參數
4.2.1規格
1） 車輛段和高架
FZWL-TZEY，DC1500V 1x150mm2：單芯乙丙橡膠絕緣，低煙、無鹵、阻燃，防紫外線，銅芯電纜。
4.2.2參數
|
項目 |
型號 |
備注 |
||
|
結構參數 |
導體標稱截面（mm2） |
|
150 |
|
|
電纜芯數 |
|
單芯 |
|
|
|
導體直徑(mm) |
|
18.4 |
|
|
|
電纜近似外徑(mm) |
|
31.2 |
|
|
|
電纜近似彎曲半徑(mm) |
|
180 |
|
|
|
電纜參考重量(kg/km) |
|
2130 |
|
|
|
電氣參數 |
直流電阻(W/km) |
|
￡ 0.124 |
環境溫度20°C |
|
電纜連續載流量(A) |
|
385 |
400：導體工作溫度90°C，環境溫度40°C，電纜支架上3根扁平接觸、2層無間距布置 150：導體工作溫度90°C，環境溫度40°C，電纜支架上6根扁平接觸、單層布置 |
|
|
導體短路電流(kA 1s) |
|
21.7 |
導體連續運行允許最高溫度90°C，短路允許最高溫度250°C，短路持續時間1s； |
|
|
工頻耐受電壓(kV) |
|
6.5 |
5分鐘 |
|
|
沖擊耐受電壓(kV) |
|
40 |
95°C~100°C |
|
|
絕緣電阻(MW · km) |
|
35 |
20°C的絕緣電阻 |
5.1使用于地下正線的電纜應具有低煙、無鹵、阻燃等特性，使用于車輛段及高架的電纜應具有低煙、無鹵、阻燃、防紫外線等特性。
5.2導體最高允許工作溫度為90°C，短路允許溫度為250°C。
5.3 電纜防水、防潮性能應滿足以下要求：
電纜應具有徑向的阻水功能。電纜樣品在水中浸泡120小時后，去除絕緣層外面的復合層后，用肉眼觀察，絕緣層外表面應是干燥的。
5.4電纜燃燒時的阻燃性能滿足GB/T18380.3-2001規定的A類成束電纜垂直燃燒試驗；
5.5電纜燃燒時的低煙性能滿足在GB/T17651-1998規定的試驗條件下，燃燒時產生的煙濃度其最小透光率不小于60%；
5.6電纜燃燒時逸出氣體的pH值和導電率測試按GB/T17650.2-98規定，PH值不小于5，導電率不大于6μs/mm；
5.7電纜的無鹵性能應滿足在IEC754-1(1994)規定的試驗條件下，燃燒時產生的鹵酸氣體逸出量不大于4mg/g。
5.8 為了實現5.1~5.7項要求需采取如下的具體措施：
a. 采用合理的阻燃結構設計，實現電纜產品的高阻燃性。電纜結構上采用低煙無鹵阻燃帶、高阻燃聚烯烴隔氧層作為防火屏障，起到隔氧和擋火的作用，實現電纜的高阻燃性能。
b. 采用成熟的低煙無鹵阻燃材料，實現電纜產品的低煙無鹵性能。電纜的交聯聚乙烯絕緣、防水的聚乙烯密封層、高阻燃聚烯烴護套均為低煙無鹵材料，保證電纜在燃燒時產生煙濃度的透光率≥60％，燃燒時逸出氣體的PH值≥5，導電率≤6μs/mm的低煙無鹵性能。
c. 采用擠包高阻燃聚烯烴作為徑向防水構造。形成密封的徑向防水擋潮層，聚烯烴本身具有防潮不透水性能。
d. 采用具有防鼠/防蟻功能的低煙無鹵高阻燃聚烯烴護套。在阻燃的聚烯烴護套中添加防白蟻、防鼠劑，是安全長效環保型添加劑，對人體無毒。防鼠/防蟻功能的聚烯烴護套材料是成熟的材料，滿足防鼠、防蟻的試驗要求。
e．采用高伸長率的低煙無鹵阻燃護套料，老化前斷裂伸長率高于IEC60092規定的125％的指標，從而有效解決護套在正常情況下出現開裂的現象。
5.9 電纜彎曲半徑：
1x150mm2電纜彎曲半徑6D。
5.10成品盤電纜端頭應可靠密封，并采取相應的保護措施，以防止潮氣侵入及端頭受損。
5.11各規格電纜的最大配盤長度：
|
項 目 |
電纜規格（mm2） |
|
|
|
150 |
|
|
最大配盤長度（m） |
|
1600 |
|
電纜盤外形尺寸（高×寬）m |
|
2.2×1.4 |
5.12電纜終端頭
電纜終端頭采用棒式結構。
5.13電纜附件
電纜附件滿足低煙、無鹵、阻燃的要求，滿足配套電纜敷設條件的要求，滿足配套電纜載流量及短路電流通過能力的要求，便于安裝。
熱縮套管滿足低煙、無鹵、阻燃、防紫外線的要求。
電纜附件滿足GB/T12706.1-3-2002《額定電壓1kV（Um=1.2kV）到35kV（Um=40.5kV）擠包絕緣電力電纜及附件》中的試驗要求。
6.21x150mm2電纜
6.2.1導體
采用銅絲束絞、股線復絞成導體，導體表面光滑，無油污、毛刺以及凸起或斷裂的單線。導體的選擇應符合GB/T3956的規定。
6.2.2 隔離帶層
在導體的表面重疊繞包一層0.2毫米厚的無紡布帶，保證導體的緊密結合和避免銅導體損傷電纜絕緣。
6.2.3 絕緣
采用乙丙橡膠(EPR)材料，絕緣標稱厚度為2.4mm，最薄點厚度應不小于標稱值的90%。
6.2.4阻燃包帶層
電纜阻燃包帶層采用厚度為0.2毫米的低煙無鹵阻燃帶重疊繞包。
6.2.5防水內襯層
電纜采用低煙無鹵阻燃填充料以擠包形式制成內襯層，具有徑向阻水的功能，能夠滿足電纜的阻水要求，其厚度滿足GB12706-2002的要求。
6.2.6護套
采用低煙、無鹵、阻燃防白蟻護套材料，護套的標稱厚度按GB2952的規定，最薄點厚度不小于標稱值的80%-0.1mm。對于防紫外線型電纜的護套材料具有能良好的抗日照、紫外線老化性能。同時，護套種添加環保型防白蟻、防鼠劑，按GB2951.38規定的群體法，可以達到最高1級蛀蝕等級。
6．3 電纜結構尺寸表
|
序號 |
項 目 |
單位 |
|
|
|
|
規格 |
mm2 |
|
150 |
|
1 |
系統額定電壓： |
V |
|
DC 1500 |
|
2 |
系統最高電壓： |
V |
|
DC 1800 |
|
3 |
電纜芯數 |
|
|
單芯 |
|
4 |
導體 |
|
|
|
|
|
標稱截面 |
mm2 |
|
150 |
|
|
材料 |
|
|
銅 |
|
|
型式 |
|
|
束合非緊壓圓形 |
|
|
單絲根數 |
|
|
1184 |
|
|
單絲標稱直徑 |
mm |
|
0.4 |
|
|
計算外徑 |
mm |
|
18.4±0.4 |
|
5 |
導體繞包層 |
|
|
|
|
|
材料 |
|
|
無紡布 |
|
|
標稱厚度 |
mm |
|
0.2 |
|
|
計算外徑 |
mm |
|
19.0 |
|
6 |
絕緣 |
|
|
|
|
|
材料 |
|
|
EPR |
|
|
標稱厚度 |
mm |
|
2.4 |
|
|
最薄處厚度 |
mm |
|
2.16 |
|
|
計算外徑 |
mm |
|
23.8 |
|
7 |
繞包層 |
|
|
|
|
|
材料 |
|
|
低煙無鹵阻燃帶 |
|
|
標稱厚度 |
mm |
|
0.2 |
|
|
計算外徑 |
mm |
|
24.4 |
|
8 |
內襯層(擠包式) |
|
|
|
|
|
材料 |
|
|
高阻燃隔氧層 |
|
|
標稱厚度 |
mm |
|
1.2 |
|
|
最薄處厚度 |
mm |
|
1.0 |
|
|
計算外徑 |
mm |
|
26.8 |
|
9 |
外護層 |
|
|
|
|
|
材料 |
|
|
低煙無鹵阻燃、防白蟻 （防紫外線）護套料 |
|
|
標稱厚度 |
mm |
|
2.2 |
|
|
最薄處厚度 |
mm |
|
1.66 |
|
10 |
電纜計算外徑 |
mm |
|
31.2±2.5 |

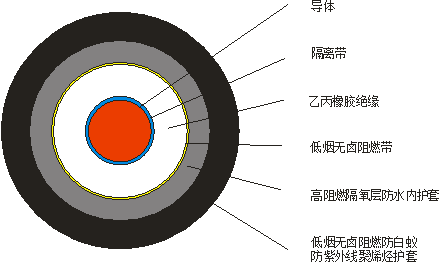

附圖：電纜結構圖
