產品名稱： YFFB-F型 銅芯丁晴聚氯乙烯絕緣及護套復合扁平軟電纜 | |
| 產品型號： YFFB-F | ||
| 產品價格： |
||
| 發布時間：2013-1-4 22:15:35 | ||
| 關 注 度：8655 | ||
|
種類 |
電纜截面 |

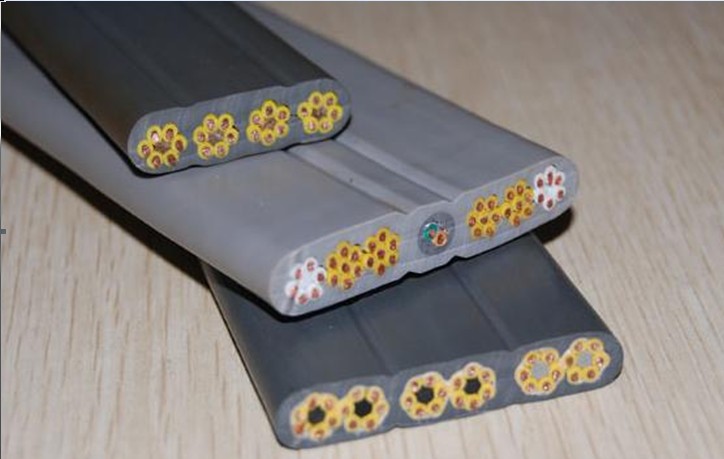

實物圖片 |
備注 |
|
YFFB-F |
|
|
根據用戶需要設計 |
規格及參考數據（部分規格，也可根據客戶要求生產特殊規格）：
|
芯數×導體標稱截面積 |
電纜外形近似尺寸 |
電纜參考重量 |
|
3×4+6×1.5 |
6.5×45.5 |
525 |
|
3×6+6×1.5 |
7.8×54.2 |
736 |
|
6×10+6×2.5 |
11×71.2 |
1500 |
|
3×10+3×6+3×4+5×2.5 |
19.7×68.7 |
2076 |
|
6×16+6×2.5 |
22.7×64.6 |
2378 |
|
6×25+6×2.5 |
15.6×92.4 |
2723 |
|
3×25+1×10+5×2.5+2×p1.5 |
14.6×63 |
1859 |
|
3×35+1×10+5×2.5+2×p1.5 |
14.7×63.5 |
2040 |
|
3×50+1×16+5×2.5+2×p1.5 |
17.5×76.5 |
2932 |
|
3×70+1×25+5×2.5+2×p1.5 |
19.8×86 |
3895 |
|
3×95+1×35+5×2.5+2×p1.5 |
22.8×99 |
5124 |
|
3×120+1×35+5×2.5+2×p1.5 |
25.8×112 |
6450 |
|
3×120+1×35+4×4 |
25.8×112 |
6428 |
|
3×120+2×16+4×4 |
28.1×99.4 |
6031 |
|
3×150+1×50+5×2.5+2×p1.5 |
27.6×121 |
7741 |
|
3×150+1×50+4×4 |
27.6×121 |
7723 |
|
芯數×標稱 |
主導電線芯結構 |
主線20℃是直流 |
電纜外形尺寸mm |
參考重量 |
|
根數/單線直徑mm |
||||
|
3×6+3×6/3 |
120/0.25 |
3.3 |
22×63.9 |
1988 |
|
3×10+3×10/3 |
206/0.25 |
1.19 |
24×69 |
2493 |
|
3×16+3×16/3 |
325/0.25 |
1.21 |
26×74 |
2997 |
|
3×25+3×16/3 |
503/0.25 |
0.78 |
28×81 |
3669 |
|
3×25+3×16/3 |
708/0.25 |
0.554 |
29×85 |
39.8 |
YFFB-F型 20時導體最大直流電阻及環境溫度40℃下載流量
|
導體標稱截面積 |
||||||||||||||
|
1.5 |
2.5 |
4 |
6 |
10 |
16 |
25 |
35 |
50 |
70 |
95 |
120 |
150 |
185 |
240 |
|
20℃時導體最大直流電阻 |
||||||||||||||
|
13.3 |
7.98 |
4.95 |
3.3 |
1.91 |
1.21 |
O.78 |
O.554 |
O.386 |
O.272 |
O.206 |
O.161 |
O.129 |
O.106 |
O.0801 |
|
電纜載流量 |
||||||||||||||
|
14 |
20 |
27 |
34 |
48 |
67 |
92 |
115 |
141 |
180 |
225 |
264 |
312 |
359 |
440 |
不同環境溫度 T載流量的修正系數
|
導體工作溫度 |
環境溫度℃(空氣中+40℃) |
|||||||||
|
5 |
10 |
15 |
20 |
25 |
30 |
35 |
40 |
45 |
50 |
|
|
60 |
1.66 |
1.58 |
1.50 |
1.41 |
1.32 |
1.22 |
1.11 |
1.00 |
0.86 |
0.73 |
|
65 |
1.55 |
1.48 |
1.41 |
1.34 |
1.26 |
1.18 |
1.09 |
1.00 |
0.89 |
0.77 |
|
70 |
1.47 |
1.41 |
1.35 |
1.29 |
1.22 |
1.15 |
1.08 |
1.00 |
0.91 |
0.81 |
|
80 |
1.37 |
1.32 |
1.27 |
1.22 |
1.17 |
1.11 |
1.06 |
1.00 |
0.93 |
0.88 |
|
90 |
1.30 |
1.26 |
1.22 |
1.18 |
1.14 |
1.09 |
1.04 |
1．oo |
0.94 |
0.8g |
