柔性扁平電纜
適合于在工業環境中做連接和控制，抗氣候變化，非常適合需要扁平安裝的起重和傳輸設備，適合移動安裝及固定安裝。電纜外觀扁平型，節省安裝空間。
產品結構
導體：多股細絞成束裸銅絲，符合VDE0295，5類導體
絕緣：特制PVC混合材料
芯線：芯線絞合成纜，芯線顏色符合VDE 0293
外護套：特制PVC混合彈性體材料
外護套顏色：灰色/黑色
產品特性
工 作 電 壓： 300/500V，450/750V，600/1000V
測 試 電 壓： 1500V，2500V，3500V
絕 緣 電 阻： ≥20MΩ/km (20℃)
最小彎曲半徑： 移動安裝：大約18 x D (線纜外徑）
固定安裝：大約10 x D (線纜外徑）
工 作 溫 度： 移動安裝 -5°C 到 +70°C
固定安裝 -30°C 到 +70°C
阻 燃 特 性： 符合VDE 0472 – 804 部分B類測試標準，和IEC 60332-1
導體截面積mm2 線纜芯數
0.5 ~ 2.5 2 ~ 100
4 ~ 16 3 ~ 12
25 ~ 35 4 ~ 5 特殊及復合規格要求可按照客戶需求定制

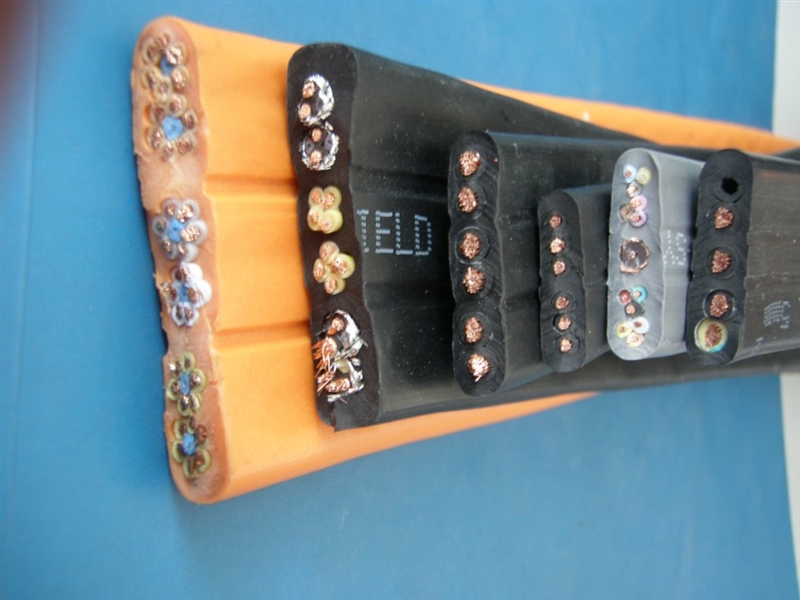

電纜特殊場合設計制造的，如起重機械、行車等，電纜彎曲時不打結，折疊整齊。YB、YBF、YBZ三大類產品滿足各種場合的需要。 圖中圖片為鋼絲加強型YFBPG 3*8*1電纜 為特種型號規格電纜，如有定做的請提供樣品。
一、橡套扁電纜技術參數
1、交流額定電壓：Uo/U=450V/750V
Uo任一主導體和地之間電壓有效值
U任二相導體之間有效值
2、使用電壓：交流系統：<1.1額定電壓
直流系統：<1.5額定電壓
3、線芯長期工作溫度：≤65℃
4、產品標準： Q/AQ001-91
二、 橡套扁電纜名稱、用途 型號 名稱 允許溫升 適用范圍
YBP-J 天然丁苯絕緣和護套鋼絲加強型銅絲屏蔽扁電纜 70°C 室內無油污場所
YFBPG 天然丁苯絕緣和氯丁護套鋼絲加強型銅絲屏蔽扁電纜 70°C 室外及有油污場所
YBP 天然丁苯絕緣和護套銅絲屏蔽扁電纜 70°C 室內無油污場所
YB 天然丁苯絕緣和護套扁平軟電纜 70°C 室內無油污場所
YBFP 天然丁苯絕緣和氯丁護套銅絲屏蔽扁電纜 70°C 室外及有油污場所
橡套電纜具有不延燃性
YBF 天然丁苯絕緣和氯丁護套扁平軟電纜 70°C
型號 名稱 主要用途
YB 移動扁形橡套電纜作室內起重運輸
機械電源線
YBF 非延燃性移動扁平形
橡套電纜 適用于戶外接觸油污場合具有耐氣候性和非延燃性
YBZ 阻燃性扁形橡套電纜同YBF具有阻燃性
型號 截面mm² 芯數
YB 1.5-2.5 3、4、5、7、8、10、12
YBF 4-6 3、4、5
YBZ 25-70 3、4
三、 扁平電纜產品截面示意圖
四、 橡套扁電纜技術參數 規格 導體結構 電纜參考數據 20°C最小絕緣電阻MΩ
外徑上限（寬度×厚度） 近似重量 20°C最大直流電阻
芯數×截面積mm² 根數、直徑mm YB YBF YBZ
mm YB YBF YBZ
Kg/Km 不鍍錫
Ω/KM 鍍錫
Ω/KM YB YBF YBZ
3×4 56/0.30 19.6×8.9 285 4.95 5.09 50 400
3×6 84/0.30 22.0×9.9 380 3.30 3.39
3×10 84/0.40 27.5×12.0 615 1.91 1.95
3×16 126/0.40 31.1×13.3 830 1.21 1.24
3×25 196/0.40 38.3×15.8 1230 0.78 0.795
3×35 276/0.40 42.8×17.6 1605 1.554 0.565 40 300
3×50 396/0.40 49.2×20.0 2205 0.386 0.393
3×70 360/0.50 55.6×22.5 2965 0.272 0.277
產品介紹：
應用安裝范圍：
該電纜采用特殊結構設計，可作為動力及控制電纜安裝在軌道，起重機、物 流輸送等場合。
電纜特性：
采用新型耐油柔性專用外護套，可在-15℃低溫下仍然操持柔軟，阻燃。電纜結構：
導體：多股精絞無氧銅絲，符合VDE0295CLASS 5標準
絕緣：顏色表示，符合2271IEC（棕、藍、黑、黃綠），黑色數字白色號碼編號，符合EN50214標準（如含黃綠接地線請說明）
護套：耐油、阻燃、彈性PVC專用護套或灰色（RAL7001）、黑色（RAL9005）。在室外使用時必須事先說明。 如起重機的使用情況如下時：
1、起重電纜是一字型排列時：
（1）自由使用長度大于35米；
（2）運行速度大于1.6米/秒；
應考慮在電纜中增加承力元件，承力元件一般為鍍鋅軟鋼絲或纖維繩如芳綸紗等
2、起重電纜是梅花型絞合排列時：
（1）自由懸掛長度大于80米；
（2）運行速度為4.0米/秒至10.0米/秒；
應考慮在電纜中增加承力元件，承力元件一般為鍍鋅軟鋼絲繩。
YJGCFPB-10KV 3*35+3*16/3適用于交流額定電壓6/10KV料場、碼頭的堆取料機及港機上變壓器連接用高壓扁平電纜，電纜具有耐高溫、耐寒、耐油、耐腐蝕以及柔軟耐磨抗拉等特性，電纜可根據用戶需要設計編制加入多芯控制電纜及光纖通訊即制成高壓動力、多芯控制及光纖通訊組合扁平電纜。產品廣泛用于電力、冶金、石油化工、礦山、水泥、船舶工業、港口及移動設備制造等行業。
型號：YJGCFPB 3*35+3*16/3
YJGCFPB 3*16+3*16*3
YJGCFPB 3*25+1*16/3
YJGCFPB 3*50+3*16/3
電梯電纜、電梯隨行電、電梯扁電纜 TVVB TVVBG TVVBPG
型號 TVVB/TVVBG/TVVBPG
線芯材質裸銅線 芯數 2-68
護套材質 PVC 電線最大外徑 110*30（mm）
護套厚度 2（mm） 標稱截面 0.5-1.5（mm2）
產品認證 CCC
產品介紹：
電梯控制電纜，本產品為電梯制造行業的專用標準電纜，主要應用于電梯控制系統，該電纜采用特殊結構設計，使用壽命長，可在懸掛較長的長度的條件下提供整體電氣控制，同時能承受較大機械沖擊應力。該產品應采用鋼絲承載纜芯，可以用于長距離懸掛使用場合。
產品特點：
該產品采用特殊的結構設計，使用壽命長，可最大限度提高企業的營運效率。
專用耐寒柔性護套可在-15℃低溫仍保持柔軟特性，高強度航空鍍鋅鋼絲承載。
芯線單排一字型排列時：懸掛長度＞40m 移動速度＞2m/s 建議增加承力鋼絲或紡綸紗
芯線梅花型絞合排列時：懸掛長度＞80m 移動速度＞4-10m/s建議增加承力鋼絲
線纜結構：
導體：采用多股柔性無氧銅絲符合DIN VDE 0295等級5
絕緣：優質PVC混合體 顏色：編碼線芯
加強件：高強度柔軟鍍鋅鋼絲
護套：優質耐寒專用PVC 顏色：黑色或灰色
電氣特性：
額定電壓：U0/U ≤ 1.5mm2 300/500 V
＞ 1.5 mm2 450/750 V
測試電壓: U 2500V
溫度范圍：℃ 移動安裝：-15℃～+70℃
固定安裝：-30℃～+70℃
電壓等級
中、低壓電力電纜（35千伏及以下）
一、 產品特性
本產品額定電壓為0.6/1KV或450/750V，其采用硅橡膠作絕緣或護套材料，由于硅橡膠本身具有耐高溫、耐寒、柔軟、耐磨、防腐等特性，因此該電纜高溫環境下電氣性能穩定，抗老化性能好，使用壽命長，適合于交流1KV及以下具有抗拉、耐熱、防腐等特殊要求的行車、臺車、傳輸機械等移動設備和電器用動力傳輸線及控制、照明、通訊線路，本產品已廣泛應用于冶金、電力、化工、船舶、港口等行業。
二、產品用途
硅橡膠扁電纜主要用于發電、冶金、化工、港口、及礦山等惡劣環境作為移動電器設備之間的電器連接。
三、產品名稱及型號
銅芯硅橡膠絕緣硅橡膠護套扁平形軟電纜YGCB。
扁平拖鏈電纜
適用于干燥或潮濕的室內，無強應力緩釋或強制引導的自由連續往復運動下的安裝，特別是工業使用環境下的頻繁彎曲場合，如木工機械、機床加工設備、物流輸送系統、起重機場合等，對電磁屏蔽抗干擾好
電纜結構：
導體：多股超細精絞無氧銅絲，符合VDE0295CLASS 6標準
絕緣：特殊混合PVC絕緣
顏色：小于等于0.5mm顏色表示，棕、黑、藍、紫、粉紅、橙
大于等于0.5mm黑色數字白色號碼編號，3芯以上帶有黃綠接地線（黃綠可選）
內護套：改低性粘度強力擠壓內護套，PVC材質，耐油
屏蔽：鍍錫銅網編織屏蔽，密度80%以上
護套：特殊改性PVC護套
橙色（RAL2003) 黑色（RAL9005) 或灰色（RAL7001)
額定電壓：大于等于0.5mm:300/500V 小于0.5mm:300/300V
測試電壓：2000V
使用溫度范圍：固定安裝：-30度至+90度
移動安裝：- 5度至+90度
最小彎曲半徑：固定安裝：5倍電纜外徑；
移動安裝：當行程小于10米時，彎曲半徑為8倍電纜外徑
當行程大于10米時，彎曲半徑為10倍電纜外徑
產品特征：
防水，防油，耐寒，抗紫外線，耐磨，阻燃，彎曲壽命500萬次以上，適用于移動場合
應用范圍：
適用于干燥或潮濕的室內，無強應力緩釋或強制引導的自由連續往復運動下的安裝，特別是工業使用環境下的頻繁彎曲場合，如木工機械、機床加工設備、物流輸送系統、起重機場合等，對電磁屏蔽抗干擾好
斗輪機高壓扁電纜
產品簡介：
扁電纜使用于工作電壓6-10KV級以下，環境溫度-40~70℃的起重、運輸、機械、電氣、礦山、等行業各種移動動力裝置的電源連接及控制信號照明等。具有以下特點：絕緣和護套等用丁腈復合物。提高電纜柔軟特性及防腐耐寒等性能。可按顧客需要，在線芯兩側增加鋼絲繩或其他承力元件。
產品用途：
扁電纜使用于工作電壓450/750V級以下，環境溫度-40~70℃的起重、運輸、機械、電氣、礦山、等行業各種移動動力裝置的電源連接及控制信號照明等。
序號 產品名稱 產品型號芯數 導體截面(mm2)
1 普通型聚氯乙烯絕緣、丁腈復合物護套扁電纜 YVFB 3-30 1.0-70
2 普通型丁腈復合物絕緣、丁腈復合物護套扁電纜 YFFB 3-30 1.0-70
3 鋼絲加強型聚氯乙烯絕緣、丁腈復合物護套扁電纜 YVFBJ 3-30 1.0-70
4 鋼絲加強型丁腈復合物絕緣、丁腈復合物護套扁電纜 YFFBJ 3-30 1.0-70
5 分組總屏蔽聚氯乙烯絕緣、丁腈復合物護套扁電纜 YVFBP
3-30 1.0-70
6 分組總屏蔽丁腈復合物絕緣、丁腈復合物護套扁電纜 YFFBP
3-30 1.0-70
序號 產品名稱 產品型號芯數 導體截面(mm2)
1 普通型聚氯乙烯絕緣、丁腈復合物護套扁電纜 YVFB 3-30 1.0-70
2 普通型丁腈復合物絕緣、丁腈復合物護套扁電纜 YFFB 3-30 1.0-70
3 鋼絲加強型聚氯乙烯絕緣、丁腈復合物護套扁電纜 YVFBJ 3-30 1.0-70
4 鋼絲加強型丁腈復合物絕緣、丁腈復合物護套扁電纜 YFFBJ 3-30 1.0-70
5 分組總屏蔽聚氯乙烯絕緣、丁腈復合物護套扁電纜 YVFBP
3-30 1.0-70
6 分組總屏蔽丁腈復合物絕緣、丁腈復合物護套扁電纜 YFFBP
3-30 1.0-70
硅橡膠高壓扁電纜 硅橡膠扁電纜 丁腈絕緣和護套扁平軟電纜鋼絲加強型扁平軟電纜 帶絞合結構
