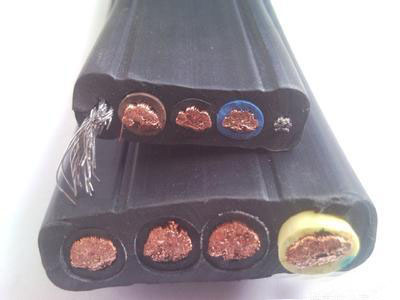

產品名稱： YGCFB,YGCVFB 扁平柔性電纜 | |
| 產品型號： YGCFB,YGCVFB | ||
| 產品價格： |
||
| 發布時間：2017/3/23 13:07:33 | ||
| 關 注 度：7701 | ||
一、適用范圍
YGCFB/YGCVFB扁平柔性電纜適用于野外線路、電器儀表、電子設備及自動化裝置的電力、化工、冶金、港口、貨場、礦山等行業掛纜、拖纜、安裝使用。產品特別柔軟、易于折疊移動、平穩不扭、且具有阻燃、耐高溫、酸堿腐蝕、耐老化、抗耐高脈沖起動電流之特性。是我公司鄭重推薦產品。二、型號規格
1、字母對應含義。
ZR－阻燃型電纜 Y-移動型 T-銅芯（省略） V-聚氯乙烯絕緣 G-硅橡膠 F-氟塑料 VF-丁腈復合物護套 C-重型
2、型號名稱及用途見表1。
表1
| 型號 | 名稱 |
| VVFB | 多股細銅絲絞合PVC絕緣，丁腈復合物護套扁平軟電纜 |
| ZR-VVFB | 多股細銅絲絞合阻燃PVC絕緣，丁腈復合物護套扁平軟電纜 |
| ZR105-VVFB | 多股細銅絲絞合阻燃105℃PVC絕緣，丁腈復合物護套扁平軟電纜 |
| YGCB | 多股細銅絲絞合重型硅橡膠絕緣和護套扁平軟電纜 |
| YGCVFB | 多股細銅絲絞合重型硅橡膠絕緣，丁腈PVC護套扁平軟電纜 |
| YGCFB | 多股細銅絲絞合氟塑料絕緣，重型硅橡膠護套扁平軟電纜 |
1、導電線芯20℃直流電阻最大值
| 截面mm2 | 1.5 | 2.5 | 4 | 6 | 10 | 16 | 25 | 35 | 50 | 70 | 95 |
| 電阻Ω/km | 13.3 | 7.98 | 4.95 | 3.30 | 1.91 | 1.21 | 0.78 | 0.55 | 0.38 | 0.27 | 0.20 |
| 截面mm2 | 1.5 | 2.5 | 4 | 6-10 | 16-70 | 95-150 | 180 |
| 電阻Ω/km | 10 | 9 | 8 | 7 | 6 | 5 | 4 |
| -20℃ | -15℃ | -10℃ | -5℃ | 0℃ | 5℃ | 10℃ | 15℃ |
| 1.45 | 1.40 | 1.35 | 1.30 | 1.25 | 1.20 | 1.15 | 1.10 |
| 20℃ | 25℃ | 30℃ | 35℃ | 40℃ | 45℃ | 50℃ | 55℃ |
| 1.05 | 1.0 | 0.94 | 0.885 | 0.815 | 0.745 | 0.666 | 0.577 |
四、產品使用特性
1、交流額定電壓U0/U：6/10kV和0.6/1kV。
2、導體線芯最高工作溫度：丁腈扁平：-40℃~105℃和-40℃~135℃；硅橡膠扁平：-60℃~200℃。
3、電纜經50000次彎曲：線芯不斷裂。
4、彎曲半徑：不小于電纜小邊長度的10倍。
