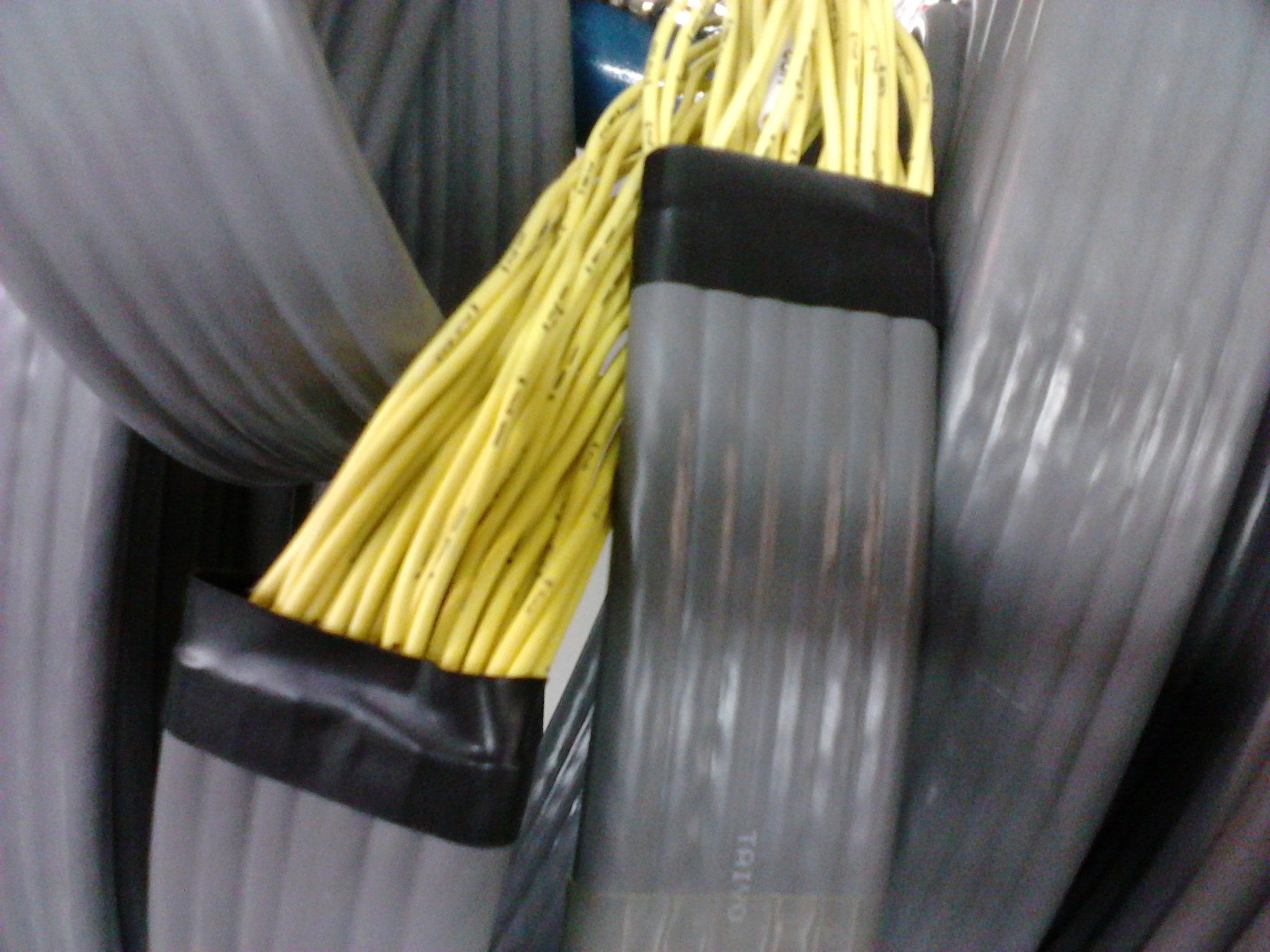

產品名稱： YFFB,YVFB丁腈耐高溫扁電纜，丁腈扁電纜，耐寒、柔軟、耐磨、防油扁電纜 | |
| 產品型號： YFFB,YVFB | ||
| 產品價格： |
||
| 發布時間：2012-11-20 10:54:46 | ||
| 關 注 度：2853 | ||
型 號：YFFB YVFB 聯系電話：18909608445 0550-7723889 www.unitedco.cn
丁腈扁電纜具有耐寒、柔軟、耐磨、防油等特性，適用于交流額定電壓0.6/1KV及以下具有耐寒、防油等特殊要求的行車、臺車、傳輸機械等移動電器用動力傳輸線及控制、照明、通訊線路，本產品已廣泛應用于冶金、電力、船舶、港口等行業。
詳細介紹 安徽萬邦特種電纜有限公司
丁腈扁電纜的結構特點
- 導電線芯采用軟結構，確保電纜柔軟性能好。
- 絕緣和保護層材料采用丁聚物，提高電纜柔軟特性和防腐、耐寒特性。
- 絕緣線芯分色，為敷設安裝提供方便。
- 可按顧客需要，在纜芯兩側增加鋼絲繩或其他承力元件（YFFBJ型）。
產品特點
特別柔軟，尤耐彎折，往返移動，平穩不扭。
室內戶外，適應溫度，酸堿油鹽，均能防護。
選材嚴格，工藝先進，性能可靠，壽命長久。
本產品具有耐寒、柔軟、耐磨、防油等特性。
比圓電纜的彎曲半徑小，節省安裝空間。
可多根線纜重疊捆綁使用。
芯線單排一字型排列時：懸掛長度＞40m移動速度＞2m/s建議增加承力鋼絲或紡綸紗
芯線梅花型絞合排列時：懸掛長度＞80m移動速度＞4-10m/s建議增加承力鋼絲
主要產品
丁腈聚氯乙烯絕緣及護套扁平形軟電纜
YVFRB 丁腈絕緣和護套電力軟扁電纜
YVFRPB 丁腈絕緣和護套銅編織屏蔽電力軟扁電纜
YVFB 丁腈絕緣和護套移動扁電纜
YVFPB 丁腈絕緣和護套銅編織屏蔽移動扁電纜
YVFP2B 丁腈絕緣和護套銅箔屏蔽移動扁電纜
ZR-YVFRPB 阻燃丁腈絕緣和護套銅編織屏蔽移動扁電纜電纜
ZR-YFFB 阻燃丁腈復合物絕緣和護套移動扁平軟電纜
ZR-YFFPB 阻燃丁腈復合物絕緣和護套銅絲屏蔽移動扁平軟電纜
YFFB 丁腈復合物絕緣和護套移動扁平軟電纜
YFFBP 丁腈復合物絕緣和護套銅絲屏蔽移動扁平軟電纜
YFFRB 丁腈復合物絕緣和護套移動扁平軟電纜
YFFRBP 丁腈復合物絕緣和護套銅絲屏蔽移動扁平軟電纜
YFF 丁腈復合物絕緣和護套電纜
YFFP 丁腈復合物絕緣和護套銅絲屏蔽電纜
YVFRB 丁腈絕緣和護套電力軟扁電纜
YVFRPB 丁腈絕緣和護套銅編織屏蔽電力軟扁電纜
YVFB 丁腈絕緣和護套移動扁電纜
YVFPB 丁腈絕緣和護套銅編織屏蔽移動扁電纜
YVFP2B 丁腈絕緣和護套銅箔屏蔽移動扁電纜
ZR-YVFRPB 阻燃丁腈絕緣和護套銅編織屏蔽移動扁電纜
電纜主要性能（符合Q/ZB01-2002）
電纜額定工作電壓交流450/750V及以下。
電纜使用環境溫度為-40℃～70℃。
電纜最小彎曲半徑為電纜小邊長度的10倍。
各截面導電線芯20℃直流電阻最大值（Romax）如下：（符合GB/T3956-1997）
|
截面mm2 |
0.75 |
1 |
1.5 |
2.5 |
4 |
6 |
10 |
16 |
25 |
35 |
50 |
70 |
95 |
120 |
150 |
185 |
240 |
|
Romax |
26.0 |
19.5 |
13.3 |
7.98 |
4.95 |
3.30 |
1.91 |
1.21 |
0.780 |
0.551 |
0.386 |
0.272 |
0.206 |
0.161 |
0.129 |
0.106 |
0.0801 |
各截面絕緣線芯70℃絕緣電阻最小值（Rimin）如下：（符合GB5023-1997）
|
截面mm2 |
0.75 |
1 |
1.5 |
2.5 |
4 |
6 |
10 |
16 |
25 |
35 |
50 |
70～95 |
120～185 |
240 |
|
Romax(MΩ.m) |
11 |
10 |
10 |
9 |
7 |
6 |
5.6 |
4.6 |
4.4 |
3.8 |
3.7 |
3.2 |
2.9 |
2.8 |
成品電纜芯之間經受交流50Hz、2.5Kv試驗電壓作用5min不擊穿。
絕緣及護套最小抗拉強度10N/mm2，最小斷裂伸長率150%，-40℃低溫卷繞無裂痕，-40℃低溫拉伸最小伸長率20%。
本廠扁電纜可廣泛使用于起重、運輸、機械、電氣、鋼鐵、冶金、港口、礦山、物流、倉儲等行業的450/750V及以下各種移動動力裝置的電源連接及控制、信號、照明等。
不同環境不同溫度載流量校正系數（Ki）
|
℃ |
10 |
15 |
20 |
25 |
30 |
35 |
40 |
|
Ki |
1.41 |
1.35 |
1.29 |
1.22 |
1.15 |
1.08 |
1.00 |
|
℃ |
45 |
50 |
55 |
60 |
65 |
70 |
|
|
Ki |
0.91 |
0.82 |
0.71 |
0.58 |
0.41 |
0.18 |
|
電纜的包裝、運輸及貯存：
電纜可以成圈包裝，也可以成盤包裝。
電纜運輸應確保包裝完好，嚴防機械碰傷。
長期貯存應避開-20℃以下低溫和50℃以上高溫。
銅芯硅膠、丁腈復合物護套、扁平電纜。本產品適用于交流額定電壓300/500V及以下，是連接各種頻繁移動式電氣設備的銅芯硅膠軟電纜，內可置高強度鋼絲，加強其所能承受之張力，延長電纜使用時間。
廣泛應用于行車、臺車、傳輸機械、起重天車和各種探傷設備，也可作自承式井道或傾斜式貨架的安裝，動力傳輸線及控制、照明、通訊線路的使用。
本產品還具有很強的防紫外線、防水、耐磨、耐彎曲、耐油等性能，適用于各種安裝場合。既可在油、及腐蝕氣體較惡劣的室內使用，又可在在起重機、碼頭等露天環境下使用。
本產品可保證在無外力移動狀態下彎曲使用100萬次不斷芯；使用溫度-10~80°C；移動安裝彎曲半徑15倍電纜外徑，固定安裝7.5倍電纜外徑。
導體：多股超細精絞無氧銅絲，直徑0.2毫米。如有特殊需求可根據客戶技術指標，另行選擇其他型號銅絲。
絕緣：特殊丁腈復合物材料絕緣。
顏色：依據客戶指定。
護套：混合丁腈復合物護套。亦可根據客戶實際使用情況更換其他材料。
動力傳輸及控制電纜，廣泛應用于行車、臺車、傳輸機械等移動設備。如冶金、電力、船舶、物流輸送系統、港口機械。
線纜結構：
導體：采用多股柔性無氧銅絲符合DIN VDE 0295等級5
絕緣：優質耐油、阻燃聚氯乙烯混合體
顏色：彩色線芯或編碼線芯 接地黃綠芯線
護套：優質耐油、阻燃聚氯乙烯混合體
顏色：黑色或灰色
額定電壓：U0/U 300/500 V
測試電壓: U 2500V
溫度范圍：℃ 移動安裝：-15℃～+70℃
